从零理解java之内存管理

失去的东西，其实从来未曾真正地属于你，也不必惋惜，始终真心真意

Posted by yishuifengxiao on 2023-10-10

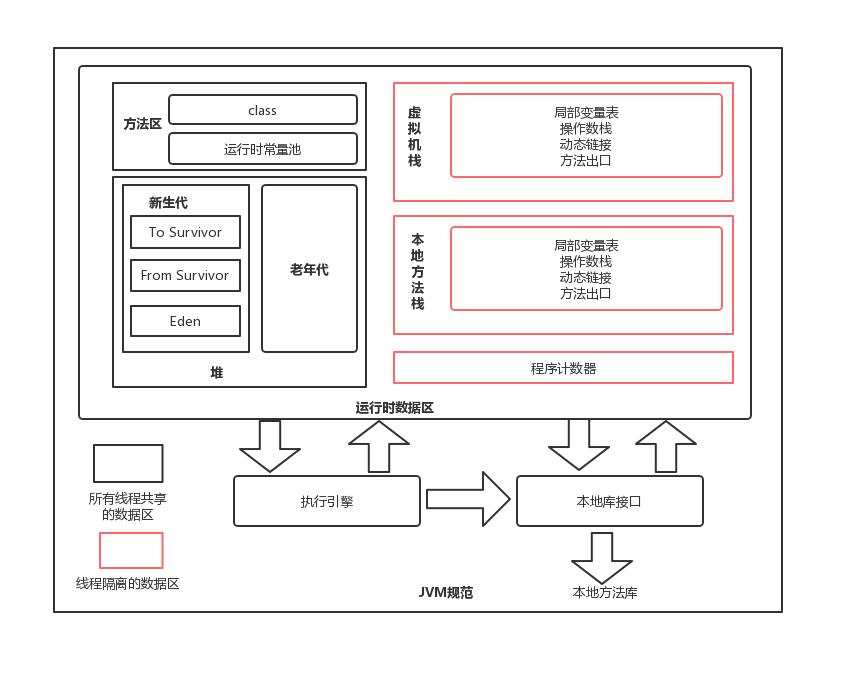

一 运行时数据区域


1.1 程序计数器

字节码解释器工作时就是通过改变这个计数器的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器，分支、循环、跳转、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成。

  • 如果线程正在执行的是一个Java方法，这个计数器记录的是正在执行的虚拟机字节码指令的地址
  • 如果正在执行的是本地（Native）方法，这个计数器值则应为空（Undefined）

此内存区域是唯一一个在《Java虚拟机规范》中没有规定任何OutOfMemoryError情况的区域

1.2 Java虚拟机栈

与程序计数器一样，Java虚拟机栈（Java Virtual Machine Stack）也是线程私有的，它的生命周期与线程相同。虚拟机栈描述的是Java方法执行的线程内存模型：每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态连接、方法出口等信息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程

在《Java虚拟机规范》中，对这个内存区域规定了两类异常状况：

  • 如果线程请求的栈深度大于虚拟机所允许的深度，将抛出StackOverflowError异常
  • 如果Java虚拟机栈容量可以动态扩展[2]，当栈扩展时无法申请到足够的内存会抛出OutOfMemoryError异常

Java虚拟机以方法作为最基本的执行单元，“栈帧”（Stack Frame）则是用于支持虚拟机进行方法调用和方法执行背后的数据结构，它也是虚拟机运行时数据区中的虚拟机栈（Virtual MachineStack）的栈元素。栈帧存储了方法的局部变量表、操作数栈、动态连接和方法返回地址等信息

每一个栈帧都包括了局部变量表、操作数栈、动态连接、方法返回地址和一些额外的附加信息。在编译Java程序源码的时候，栈帧中需要多大的局部变量表，需要多深的操作数栈就已经被分析计算出来，并且写入到方法表的Code属性之中。换言之，一个栈帧需要分配多少内存，并不会受到程序运行期变量数据的影响，而仅仅取决于程序源码和具体的虚拟机实现的栈内存布局形式

一个线程中的方法调用链可能会很长，以Java程序的角度来看，同一时刻、同一条线程里面，在调用堆栈的所有方法都同时处于执行状态。而对于执行引擎来讲，在活动线程中，只有位于栈顶的方法才是在运行的，只有位于栈顶的栈帧才是生效的，其被称为“当前栈帧”（Current Stack Frame），与这个栈帧所关联的方法被称为“当前方法”（Current Method）。执行引擎所运行的所有字节码指令都只针对当前栈帧进行操作

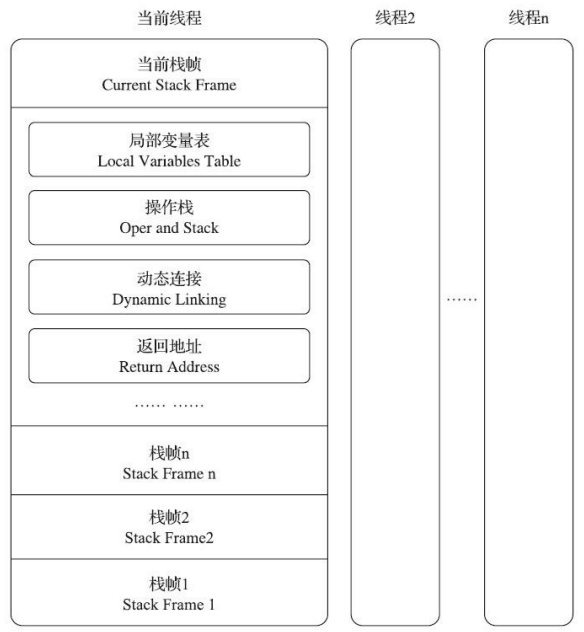

栈帧的概念结构如下

image-20231009084232381

1.2.1 局部变量表

局部变量表（Local Variables Table）是一组变量值的存储空间，用于存放方法参数和方法内部定义的局部变量。在Java程序被编译为Class文件时，就在方法的Code属性的max_locals数据项中确定了该方法所需分配的局部变量表的最大容量。

局部变量表的容量以变量槽（Variable Slot）为最小单位，《Java虚拟机规范》中并没有明确指出一个变量槽应占用的内存空间大小，只是很有导向性地说到每个变量槽都应该能存放一个boolean、byte、char、short、int、float、reference或returnAddress类型的数据，这8种数据类型，都可以使用32位或更小的物理内存来存储，但这种描述与明确指出“每个变量槽应占用32位长度的内存空间”是有本质差别的，它允许变量槽的长度可以随着处理器、操作系统或虚拟机实现的不同而发生变化，保证了即使在64位虚拟机中使用了64位的物理内存空间去实现一个变量槽，虚拟机仍要使用对齐和补白的手段让变量槽在外观上看起来与32位虚拟机中的一致。

  • 第7种reference类型表示对一个对象实例的引用，《Java虚拟机规范》既没有说明它的长度，也没有明确指出这种引用应有怎样的结构。但是一般来说，虚拟机实现至少都应当能通过这个引用做到两件事情，一是从根据引用直接或间接地查找到对象在Java堆中的数据存放的起始地址或索引，二是根据引用直接或间接地查找到对象所属数据类型在方法区中的存储的类型信息，否则将无法实现《Java语言规范》中定义的语法约定。
  • 第8种returnAddress类型目前已经很少见了，它是为字节码指令jsr、jsr_w和ret服务的，指向了一条字节码指令的地址，某些很古老的Java虚拟机曾经使用这几条指令来实现异常处理时的跳转，但现在也已经全部改为采用异常表来代替了

1.2.2 操作栈

1.2.3 动态连接

1.2.4 返回地址

1.3 本地方法栈

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机栈为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则是为虚拟机使用到的本地（Native）方法服务。

《Java虚拟机规范》对本地方法栈中方法使用的语言、使用方式与数据结构并没有任何强制规定，因此具体的虚拟机可以根据需要自由实现它，甚至有的Java虚拟机（例如Hot-Spot虚拟机）直接就把本地方法栈和虚拟机栈合二为一。与虚拟机栈一样，本地方法栈也会在栈深度溢出或者栈扩展失败时分别抛出StackOverflowError和OutOfMemoryError异常

1.4 Java堆

对于Java应用程序来说，Java堆（Java Heap）是虚拟机所管理的内存中最大的一块。Java堆是被所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，Java世界里“几乎”所有的对象实例都在这里分配内存。在《Java虚拟机规范》中对Java堆的描述是：“所有的对象实例以及数组都应当在堆上分配”

The heap is the runtime data area from which memory for all class instances and arrays is allocated

根据《Java虚拟机规范》的规定，Java堆可以处于物理上不连续的内存空间中，但在逻辑上它应该被视为连续的，这点就像我们用磁盘空间去存储文件一样，并不要求每个文件都连续存放。但对于大对象（典型的如数组对象），多数虚拟机实现出于实现简单、存储高效的考虑，很可能会要求连续的内存空间。

Java堆既可以被实现成固定大小的，也可以是可扩展的，不过当前主流的Java虚拟机都是按照可扩展来实现的（通过参数-Xmx和-Xms设定）。

  • -Xss：规定了每个线程虚拟机栈及堆栈的大小，一般情况下，256k是足够的，此配置将会影响此进程中并发线程数的大小。
  • -Xms：表示初始化JAVA堆的大小及该进程刚创建出来的时候，他的专属JAVA堆的大小，一旦对象容量超过了JAVA堆的初始容量，JAVA堆将会自动扩容到-Xmx大小。
  • -Xmx：表示java堆可以扩展到的最大值，在很多情况下，通常将-Xms和-Xmx设置成一样的，因为当堆不够用而发生扩容时，会发生内存抖动影响程序运行时的稳定性。
  • -Xmn 设置年轻代大小，相当于同时配置-XX:NewSize和-XX:MaxNewSize为一样的值
  • -XX:NewSize 设置年轻代大小(for 1.3/1.4)
  • -XX:MaxNewSize 年轻代最大值(for 1.3/1.4)
  • -XX:NewRatio 年轻代与年老代的比值(除去持久代)
  • -XX:SurvivorRatio Eden区与Survivor区的的比值
  • -XX:PretenureSizeThreshold 当创建的对象超过指定大小时，直接把对象分配在老年代。
  • -XX:MaxTenuringThreshold设定对象在Survivor复制的最大年龄阈值，超过阈值转移到老年代

如果在Java堆中没有内存完成实例分配，并且堆也无法再扩展时，Java虚拟机将会抛出OutOfMemoryError异常。

1.5 方法区

方法区（Method Area）与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。虽然《Java虚拟机规范》中把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫作“非堆”（Non-Heap），目的是与Java堆区分开来。

说到方法区，不得不提一下“永久代”这个概念，尤其是在JDK 8以前，许多Java程序员都习惯在HotSpot虚拟机上开发、部署程序，很多人都更愿意把方法区称呼为“永久代”（Permanent Generation），或将两者混为一谈。本质上这两者并不是等价的，因为仅仅是当时的HotSpot虚拟机设计团队选择把收集器的分代设计扩展至方法区，或者说使用永久代来实现方法区而已，这样使得HotSpot的垃圾收集器能够像管理Java堆一样管理这部分内存，省去专门为方法区编写内存管理代码的工作。但是对于其他虚拟机实现，譬如BEA JRockit、IBM J9等来说，是不存在永久代的概念的。

原则上如何实现方法区属于虚拟机实现细节，不受《Java虚拟机规范》管束，并不要求统一。，在JDK 6的时候HotSpot开发团队就有放弃永久代，逐步改为采用本地内存（Native Memory）来实现方法区的计划了，到了JDK 7的HotSpot，已经把原本放在永久代的字符串常量池、静态变量等移出，而到了JDK 8，终于完全废弃了永久代的概念，改用与JRockit、J9一样在本地内存中实现的元空间（Meta space）来代替，把JDK 7中永久代还剩余的内容（主要是类型信息）全部移到元空间中。

《Java虚拟机规范》对方法区的约束是非常宽松的，除了和Java堆一样不需要连续的内存和可以选择固定大小或者可扩展外，甚至还可以选择不实现垃圾收集。相对而言，垃圾收集行为在这个区域的确是比较少出现的，但并非数据进入了方法区就如永久代的名字一样“永久”存在了。这区域的内存回收目标主要是针对常量池的回收和对类型的卸载，一般来说这个区域的回收效果比较难令人满意，尤其是类型的卸载，条件相当苛刻，但是这部分区域的回收有时又确实是必要的。以前Sun公司的Bug列表中，曾出现过的若干个严重的Bug就是由于低版本的HotSpot虚拟机对此区域未完全回收而导致内存泄漏。

根据《Java虚拟机规范》的规定，如果方法区无法满足新的内存分配需求时，将抛出OutOfMemoryError异常

1.6 运行时常量池

运行时常量池（Runtime Constant Pool）是方法区的一部分。Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有一项信息是常量池表（Constant Pool Table），用于存放编译期生成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。

Java虚拟机对于Class文件每一部分（自然也包括常量池）的格式都有严格规定，如每一个字节用于存储哪种数据都必须符合规范上的要求才会被虚拟机认可、加载和执行，但对于运行时常量池，《Java虚拟机规范》并没有做任何细节的要求，不同提供商实现的虚拟机可以按照自己的需要来实现

这个内存区域，不过一般来说，除了保存Class文件中描述的符号引用外，还会把由符号引用翻译出来的直接引用也存储在运行时常量池中[1]。运行时常量池相对于Class文件常量池的另外一个重要特征是具备动态性，Java语言并不要求常量一定只有编译期才能产生，也就是说，并非预置入Class文件中常量池的内容才能进入方法区运行时常量池，运行期间也可以将新的常量放入池中，这种特性被开发人员利用得比较多的便是String类的intern()方法。

既然运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法再申请到内存时会抛出OutOfMemoryError异常。

1.7 直接内存

直接内存（Direct Memory）并不是虚拟机运行时数据区的一部分，也不是《Java虚拟机规范》中定义的内存区域。但是这部分内存也被频繁地使用，而且也可能导致OutOfMemoryError异常出现。

在JDK 1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区（Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java堆和Native堆中来回复制数据。显然，本机直接内存的分配不会受到Java堆大小的限制，但是，既然是内存，则肯定还是会受到本机总内存（包括物理内存、SWAP分区或者分页文件）大小以及处理器寻址空间的限制，一般服务器管理员配置虚拟机参数时，会根据实际内存去设置-Xmx等参数信息，但经常忽略掉直接内存，使得各个内存区域总和大于物理内存限制（包括物理的和操作系统级的限制），从而导致动态扩展时出现OutOfMemoryError异常。

二 hotspot虚拟机对象探秘

2.1 对象的内存布局

在HotSpot虚拟机里，对象在堆内存中的存储布局可以划分为三个部分：

  • 对象头（Header）
  • 实例数据（Instance Data）
  • 对齐填充（Padding）

2.1.1 对象头（Header）

HotSpot虚拟机对象的对象头部分包括两类信息。

  • 用于存储对象自身的运行时数据，官方称它为“Mark Word”
  • 类型指针，即对象指向它的类型元数据的指针，Java虚拟机通过这个指针来确定该对象是哪个类的实例

第一类是用于存储对象自身的运行时数据，如哈希（HashCode）、GC分代年龄、锁状态标志、线程持有的锁、偏向线程ID、偏向时间戳等，这部分数据的长度在32位和64位的虚拟机（未开启压缩指针）中分别为32个比特和64个比特，官方称它为“Mark Word”。对象需要存储的运行时数据很多，其实已经超出了32、64位Bitmap结构所能记录的最大限度，但对象头里的信息是与对象自身定义的数据无关的额外存储成本，考虑到虚拟机的空间效率，Mark Word被设计成一个有着动态定义的数据结构，以便在极小的空间内存储尽量多的数据，根据对象的状态复用自己的存储空间。

例如在32位的HotSpot虚拟机中，如对象未被同步锁锁定的状态下，Mark Word的32个比特存储空间中的25个比特用于存储对象哈希码，4个比特用于存储对象分代年龄，2个比特用于存储锁标志位，1个比特固定为0，在其他状态（轻量级锁定、重量级锁定、GC标记、可偏向） 下对象的存储内容如下所示。

存储内容 标志位 状态
对象哈希码、对象分布年代 01 未锁定
指向锁记录的指针 00 轻量级锁定
指向重量级锁的指针 10 膨胀(重量级锁定)
空，不需要记录信息 11 GC标志
偏向线程ID、偏向时间戳、对象分代年龄 01 可偏向

对象头的另外一部分是类型指针，即对象指向它的类型元数据的指针，Java虚拟机通过这个指针来确定该对象是哪个类的实例。并不是所有的虚拟机实现都必须在对象数据上保留类型指针，换句话说，查找对象的元数据信息并不一定要经过对象本身。此外，如果对象是一个Java数组，那在对象头中还必须有一块用于记录数组长度的数据，因为虚拟机可以通过普通Java对象的元数据信息确定Java对象的大小，但是如果数组的长度是不确定的，将无法通过元数据中的信息推断出数组的大小

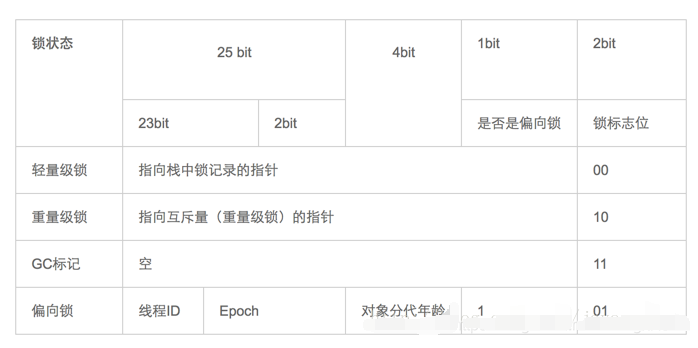

如32位 JVM 下，除了上述列出的 Mark Word 默认存储结构外，还有如下可能变化的结构

image-20231008193758554

对象分代年龄占用了4bit的空间，故对象晋升老年代的年龄阈值默认值为15

2.1.2 实例数据（Instance Data）

实例数据部分是对象真正存储的有效信息，即我们在程序代码里面所定义的各种类型的字段内容，无论是从父类继承下来的，还是在子类中定义的字段都必须记录起来。这部分的存储顺序会受到虚拟机分配策略参数（-XX：FieldsAllocationStyle参数）和字段在Java源码中定义顺序的影响。HotSpot虚拟机默认的分配顺序为longs/doubles、ints、shorts/chars、bytes/booleans、oops（Ordinary Object Pointers，OOPs），从以上默认的分配策略中可以看到，相同宽度的字段总是被分配到一起存放，在满足这个前提条件的情况下，在父类中定义的变量会出现在子类之前。如果HotSpot虚拟机的+XX：CompactFields参数值为true（默认就为true），那子类之中较窄的变量也允许插入父类变量的空隙之中，以节省出一点点空间

2.1.3 对齐填充（Padding）

对齐填充，这并不是必然存在的，也没有特别的含义，它仅仅起着占位符的作用。由于HotSpot虚拟机的自动内存管理系统要求对象起始地址必须是8字节的整数倍，换句话说就是任何对象的大小都必须是8字节的整数倍。对象头部分已经被精心设计成正好是8字节的倍数（1倍或者2倍），因此，如果对象实例数据部分没有对齐的话，就需要通过对齐填充来补全

2.2 对象的访问定位

创建对象自然是为了后续使用该对象，我们的Java程序会通过栈上的reference数据来操作堆上的具体对象。由于reference类型在《Java虚拟机规范》里面只规定了它是一个指向对象的引用，并没有定义这个引用应该通过什么方式去定位、访问到堆中对象的具体位置，所以对象访问方式也是由虚拟机实现而定的，主流的访问方式主要有使用句柄和直接指针两种：

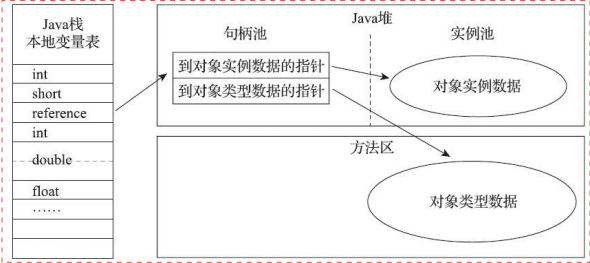

  • 如果使用句柄访问的话，Java堆中将可能会划分出一块内存来作为句柄池，reference中存储的就是对象的句柄地址，而句柄中包含了对象实例数据与类型数据各自具体的地址信息

    image-20231008190224302

  • 如果使用直接指针访问的话，Java堆中对象的内存布局就必须考虑如何放置访问类型数据的相关信息，reference中存储的直接就是对象地址，如果只是访问对象本身的话，就不需要多一次间接访问的开销

image-20231008190238182

这两种对象访问方式各有优势，使用句柄来访问的最大好处就是reference中存储的是稳定句柄地址，在对象被移动（垃圾收集时移动对象是非常普遍的行为）时只会改变句柄中的实例数据指针，而reference本身不需要被修改。

使用直接指针来访问最大的好处就是速度更快，它节省了一次指针定位的时间开销，由于对象访问在Java中非常频繁，因此这类开销积少成多也是一项极为可观的执行成本，就虚拟机HotSpot而言，它主要使用第二种方式进行对象访问（有例外情况，如果使用了Shenandoah收集器的话也会有一次额外的转发），但从整个软件开发的范围来看，在各种语言、框架中使用句柄来访问的情况也十分常见。

三 对象状态判断

在JDK 1.2版之后，Java对引用的概念进行了扩充，将引用分为强引用（Strongly Re-ference）、软引用（Soft Reference）、弱引用（Weak Reference）和虚引用（Phantom Reference）4种，这4种引用强度依次逐渐减弱。

  • 强引用是最传统的“引用”的定义，是指在程序代码之中普遍存在的引用赋值，即类似“Object obj=new Object()”这种引用关系。无论任何情况下，只要强引用关系还存在，垃圾收集器就永远不会回收掉被引用的对象。
  • 软引用是用来描述一些还有用，但非必须的对象。只被软引用关联着的对象，在系统将要发生内存溢出异常前，会把这些对象列进回收范围之中进行第二次回收，如果这次回收还没有足够的内存，才会抛出内存溢出异常。在JDK 1.2版之后提供了SoftReference类来实现软引用。
  • 弱引用也是用来描述那些非必须对象，但是它的强度比软引用更弱一些，被弱引用关联的对象只能生存到下一次垃圾收集发生为止。当垃圾收集器开始工作，无论当前内存是否足够，都会回收掉只被弱引用关联的对象。在JDK 1.2版之后提供了WeakReference类来实现弱引用。
  • 虚引用也称为“幽灵引用”或者“幻影引用”，它是最弱的一种引用关系。一个对象是否有虚引用的存在，完全不会对其生存时间构成影响，也无法通过虚引用来取得一个对象实例。为一个对象设置虚引用关联的唯一目的只是为了能在这个对象被收集器回收时收到一个系统通知。在JDK 1.2版之后提供了PhantomReference类来实现虚引用。

3.1 引用计数算法

很多教科书判断对象是否存活的算法是这样的：在对象中添加一个引用计数器，每当有一个地方引用它时，计数器值就加一；当引用失效时，计数器值就减一；任何时刻计数器为零的对象就是不可能再被使用的。

客观地说，引用计数算法（Reference Counting）虽然占用了一些额外的内存空间来进行计数，但它的原理简单，判定效率也很高，在大多数情况下它都是一个不错的算法。也有一些比较著名的应用案例，例如微软COM（Component Object Model）技术、使用ActionScript 3的FlashPlayer、Python语言以及在游戏脚本领域得到许多应用的Squirrel中都使用了引用计数算法进行内存管理。但是在Java领域至少主流的Java虚拟机里面都没有选用引用计数算法来管理内存，主要原因是，这个看似简单的算法有很多例外情况要考虑，必须要配合大量额外处理才能保证正确地工作，譬如单纯的引用计数就很难解决对象之间相互循环引用的问题

3.2 可达性分析算法

当前主流的商用程序语言（Java、C#，上溯至前面提到的古老的Lisp）的内存管理子系统，都是通过可达性分析（Reachability Analysis）算法来判定对象是否存活的。这个算法的基本思路就是通过一系列称为“GC Roots”的根对象作为起始节点集，从这些节点开始，根据引用关系向下搜索，搜索过程所走过的路径称为“引用链”（Reference Chain），如果某个对象到GC Roots间没有任何引用链相连，或者用图论的话来说就是从GC Roots到这个对象不可达时，则证明此对象是不可能再被使用的。

在Java技术体系里面，固定可作为GC Roots的对象包括以下几种：

  • 在虚拟机栈（栈帧中的本地变量表）中引用的对象，譬如各个线程被调用的方法堆栈中使用到的参数、局部变量、临时变量等。
  • 在方法区中类静态属性引用的对象，譬如Java类的引用类型静态变量。
  • 在方法区中常量引用的对象，譬如字符串常量池（String Table）里的引用
  • 在本地方法栈中JNI（即通常所说的Native方法）引用的对象。
  • Java虚拟机内部的引用，如基本数据类型对应的Class对象，一些常驻的异常对象（比如NullPointExcepiton、OutOfMemoryError）等，还有系统类加载器。
  • 所有被同步锁（synchronized关键字）持有的对象。
  • 反映Java虚拟机内部情况的JMXBean、JVMTI中注册的回调、本地代码缓存等。

除了这些固定的GC Roots集合以外，根据用户所选用的垃圾收集器以及当前回收的内存区域不同，还可以有其他对象“临时性”地加入，共同构成完整GC Roots集合。

譬如分代收集和局部回收（Partial GC），如果只针对Java堆中某一块区域发起垃圾收集时（如最典型的只针对新生代的垃圾收集），必须考虑到内存区域是虚拟机自己的实现细节（在用户视角里任何内存区域都是不可见的），更不是孤立封闭的，所以某个区域里的对象完全有可能被位于堆中其他区域的对象所引用，这时候就需要将这些关联区域的对象也一并加入GC Roots集合中去，才能保证可达性分析的正确性

3.2.1 根节点枚举

固定可作为GC Roots的节点主要在全局性的引用（例如常量或类静态属性）与执行上下文（例如栈帧中的本地变量表）中，尽管目标明确，但查找过程要做到高效并非一件容易的事情，现在Java应用越做越庞大，光是方法区的大小就常有数百上千兆，里面的类、常量等更是恒河沙数，若要逐个检查以这里为起源的引用肯定得消耗不少时间。

迄今为止，所有收集器在根节点枚举这一步骤时都是必须暂停用户线程的，因此毫无疑问根节点枚举与之前提及的整理内存碎片一样会面临相似的“Stop The World”的困扰。现在可达性分析算法耗时最长的查找引用链的过程已经可以做到与用户线程一起并发，但根节点枚举始终还是必须在一个能保障一致性的快照中才得以进行——这里“一致性”的意思是整个枚举期间执行子系统看起来就像被冻结在某个时间点上，不会出现分析过程中，根节点集合的对象引用关系还在不断变化的情况，若这点不能满足的话，分析结果准确性也就无法保证。这是导致垃圾收集过程必须停顿所有用户线程的其中一个重要原因，即使是号称停顿时间可控，或者（几乎）不会发生停顿的CMS、G1、ZGC等收集器，枚举根节点时也是必须要停顿的。

由于目前主流Java虚拟机使用的都是准确式垃圾收集，所以当用户线程停顿下来之后，其实并不需要一个不漏地检查完所有执行上下文和全局的引用位置，虚拟机应当是有办法直接得到哪些地方存放着对象引用的。在HotSpot的解决方案里，是使用一组称为OopMap的数据结构来达到这个目的。一旦类加载动作完成的时候，HotSpot就会把对象内什么偏移量上是什么类型的数据计算出来，在即时编译过程中，也会在特定的位置记录下栈里和寄存器里哪些位置是引用。这样收集器在扫描时就可以直接得知这些信息了，并不需要真正一个不漏地从方法区等GC Roots开始查找。

3.2.2 安全点

在OopMap的协助下，HotSpot可以快速准确地完成GC Roots枚举，但一个很现实的问题随之而来：可能导致引用关系变化，或者说导致OopMap内容变化的指令非常多，如果为每一条指令都生成对应的OopMap，那将会需要大量的额外存储空间，这样垃圾收集伴随而来的空间成本就会变得无法忍受的高昂。

实际上HotSpot也的确没有为每条指令都生成OopMap，前面已经提到，只是在“特定的位置”记录了这些信息，这些位置被称为安全点（Safepoint）。有了安全点的设定，也就决定了用户程序执行时并非在代码指令流的任意位置都能够停顿下来开始垃圾收集，而是强制要求必须执行到达安全点后才能够暂停。因此，安全点的选定既不能太少以至于让收集器等待时间过长，也不能太过频繁以至于过分增大运行时的内存负荷。安全点位置的选取基本上是以“是否具有让程序长时间执行的特征”为标准进行选定的，因为每条指令执行的时间都非常短暂，程序不太可能因为指令流长度太长这样的原因而长时间执行，“长时间执行”的最明显特征就是指令序列的复用，例如方法调用、循环跳转、异常跳转等都属于指令序列复用，所以只有具有这些功能的指令才会产生安全点。

对于安全点，另外一个需要考虑的问题是，如何在垃圾收集发生时让所有线程（这里其实不包括执行JNI调用的线程）都跑到最近的安全点，然后停顿下来。这里有两种方案可供选择：抢先式中断（Preemptive Suspension）和主动式中断（Voluntary Suspension），

  • 抢先式中断不需要线程的执行代码主动去配合，在垃圾收集发生时，系统首先把所有用户线程全部中断，如果发现有用户线程中断的地方不在安全点上，就恢复这条线程执行，让它一会再重新中断，直到跑到安全点上。现在几乎没有虚拟机实现采用抢先式中断来暂停线程响应GC事件。
  • 而主动式中断的思想是当垃圾收集需要中断线程的时候，不直接对线程操作，仅仅简单地设置一个标志位，各个线程执行过程时会不停地主动去轮询这个标志，一旦发现中断标志为真时就自己在最近的安全点上主动中断挂起。轮询标志的地方和安全点是重合的，另外还要加上所有创建对象和其他需要在Java堆上分配内存的地方，这是为了检查是否即将要发生垃圾收集，避免没有足够内存分配新对象。

由于轮询操作在代码中会频繁出现，这要求它必须足够高效。HotSpot使用内存保护陷阱的方式，把轮询操作精简至只有一条汇编指令的程度。当需要暂停用户线程时，虚拟机把0x160100的内存页设置为不可读，那线程执行到test指令时就会产生一个自陷异常信号，然后在预先注册的异常处理器中挂起线程实现等待，这样仅通过一条汇编指令便完成安全点轮询和触发线程中断了。

3.2.3 安全区域

使用安全点的设计似乎已经完美解决如何停顿用户线程，让虚拟机进入垃圾回收状态的问题了，但实际情况却并不一定。安全点机制保证了程序执行时，在不太长的时间内就会遇到可进入垃圾收集过程的安全点。但是，程序“不执行”的时候呢？所谓的程序不执行就是没有分配处理器时间，典型的场景便是用户线程处于Sleep状态或者Blocked状态，这时候线程无法响应虚拟机的中断请求，不能再走到安全的地方去中断挂起自己，虚拟机也显然不可能持续等待线程重新被激活分配处理器时间。对于这种情况，就必须引入安全区域（Safe Region）来解决。

安全区域是指能够确保在某一段代码片段之中，引用关系不会发生变化，因此，在这个区域中任意地方开始垃圾收集都是安全的。我们也可以把安全区域看作被扩展拉伸了的安全点。

当用户线程执行到安全区域里面的代码时，首先会标识自己已经进入了安全区域，那样当这段时间里虚拟机要发起垃圾收集时就不必去管这些已声明自己在安全区域内的线程了。当线程要离开安全区域时，它要检查虚拟机是否已经完成了根节点枚举（或者垃圾收集过程中其他需要暂停用户线程的阶段），如果完成了，那线程就当作没事发生过，继续执行；否则它就必须一直等待，直到收到可以离开安全区域的信号为止。

3.3.4 记忆集与卡表

讲解分代收集理论的时候，提到了为解决对象跨代引用所带来的问题，垃圾收集器在新生代中建立了名为记忆集（Remembered Set）的数据结构，用以避免把整个老年代加进GC Roots扫描范围。事实上并不只是新生代、老年代之间才有跨代引用的问题，所有涉及部分区域收集（Partial GC）行为的垃圾收集器，典型的如G1、ZGC和Shenandoah收集器，都会面临相同的问题，因此我们有必要进一步理清记忆集的原理和实现方式

记忆集是一种用于记录从非收集区域指向收集区域的指针集合的抽象数据结构。如果我们不考虑效率和成本的话，最简单的实现可以用非收集区域中所有含跨代引用的对象数组来实现这个数据结构，如代码所示：

1
2
3
4
5
Class RememberedSet {

Object[] set[OBJECT_INTERGENERATIONAL_REFERENCE_SIZE];

}

这种记录全部含跨代引用对象的实现方案，无论是空间占用还是维护成本都相当高昂。而在垃圾收集的场景中，收集器只需要通过记忆集判断出某一块非收集区域是否存在有指向了收集区域的指针就可以了，并不需要了解这些跨代指针的全部细节。那设计者在实现记忆集的时候，便可以选择更为粗犷的记录粒度来节省记忆集的存储和维护成本，下面列举了一些可供选择（当然也可以选择这个范围以外的）的记录精度：

  1. 字长精度：每个记录精确到一个机器字长（就是处理器的寻址位数，如常见的32位或64位，这个精度决定了机器访问物理内存地址的指针长度），该字包含跨代指针。
  2. 对象精度：每个记录精确到一个对象，该对象里有字段含有跨代指针。
  3. 卡精度：每个记录精确到一块内存区域，该区域内有对象含有跨代指针。

其中，第三种“卡精度”所指的是用一种称为“卡表”（Card Table）的方式去实现记忆集，这也是目前最常用的一种记忆集实现形式，一些资料中甚至直接把它和记忆集混为一谈

卡表就是记忆集的一种具体实现，它定义了记忆集的记录精度、与堆内存的映射关系等。关于卡表与记忆集的关系，不妨按照Java语言中HashMap与Map的关系来类比理解

一个卡页的内存中通常包含不止一个对象，只要卡页内有一个（或更多）对象的字段存在着跨代指针，那就将对应卡表的数组元素的值标识为1，称为这个元素变脏（Dirty），没有则标识为0。在垃圾收集发生时，只要筛选出卡表中变脏的元素，就能轻易得出哪些卡页内存块中包含跨代指针，把它们加入GC Roots中一并扫描

3.3.5 写屏障（Write Barrier）

在HotSpot虚拟机里是通过写屏障（Write Barrier）技术维护卡表状态的

应用写屏障后，虚拟机就会为所有赋值操作生成相应的指令，一旦收集器在写屏障中增加了更新卡表操作，无论更新的是不是老年代对新生代对象的引用，每次只要对引用进行更新，就会产生额外的开销，不过这个开销与Minor GC时扫描整个老年代的代价相比还是低得多的。

除了写屏障的开销外，卡表在高并发场景下还面临着“伪共享”（False Sharing）问题。伪共享是处理并发底层细节时一种经常需要考虑的问题，现代中央处理器的缓存系统中是以缓存行（Cache Line）为单位存储的，当多线程修改互相独立的变量时，如果这些变量恰好共享同一个缓存行，就会彼此影响（写回、无效化或者同步）而导致性能降低，这就是伪共享问题。

3.3 对象死亡过程

即使在可达性分析算法中判定为不可达的对象，也不是“非死不可”的，这时候它们暂时还处于“缓刑”阶段，要真正宣告一个对象死亡，至少要经历两次标记过程：

  1. 如果对象在进行可达性分析后发现没有与GC Roots相连接的引用链，那它将会被第一次标记，随后进行一次筛选，筛选的条件是此对象是否有必要执行finalize()方法。
  2. 假如对象没有覆盖finalize()方法，或者finalize()方法已经被虚拟机调用过，那么虚拟机将这两种情况都视为“没有必要执行”。

如果这个对象被判定为确有必要执行finalize()方法，那么该对象将会被放置在一个名为F-Queue的队列之中，并在稍后由一条由虚拟机自动建立的、低调度优先级的Finalizer线程去执行它们的finalize()方法。

这里所说的“执行”是指虚拟机会触发这个方法开始运行，但并不承诺一定会等待它运行结束。这样做的原因是，如果某个对象的finalize()方法执行缓慢，或者更极端地发生了死循环，将很可能导致F-Queue队列中的其他对象永久处于等待，甚至导致整个内存回收子系统的崩溃。finalize()方法是对象逃脱死亡命运的最后一次机会，稍后收集器将对F-Queue中的对象进行第二次小规模的标记，如果对象要在finalize()中成功拯救自己——只要重新与引用链上的任何一个对象建立关联即可，譬如把自己（this关键字）赋值给某个类变量或者对象的成员变量，那在第二次标记时它将被移出“即将回收”的集合；如果对象这时候还没有逃脱，那基本上它就真的要被回收了。从代码中我们可以看到一个对象的finalize()被执行，但是它仍然可以存活。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
package org.example;

/**
 * 此代码演示了两点：
 * 1.对象可以在被GC时自我拯救。
 * 2.这种自救的机会只有一次，因为一个对象的finalize()方法最多只会被系统自动调用一次
 *
 * @author zzm
 */
public class FinalizeEscapeGC {
    public static FinalizeEscapeGC SAVE_HOOK = null;

    public void isAlive() {
        System.out.println("yes, i am still alive :)");
    }

    @Override
    protected void finalize() throws Throwable {
        super.finalize();
        System.out.println("finalize method executed!");
        FinalizeEscapeGC.SAVE_HOOK = this;
    }

    public static void main(String[] args) throws Throwable {
        SAVE_HOOK = new FinalizeEscapeGC();
        //对象第一次成功拯救自己
        SAVE_HOOK = null;
        System.gc();
        // 因为Finalizer方法优先级很低，暂停0.5秒，以等待它
        Thread.sleep(500);
        if (SAVE_HOOK != null) {
            SAVE_HOOK.isAlive();
        } else {
            System.out.println("111 no, i am dead :(");
        }
        // 下面这段代码与上面的完全相同，但是这次自救却失败了
        SAVE_HOOK = null;
        System.gc();
        // 因为Finalizer方法优先级很低，暂停0.5秒，以等待它
        Thread.sleep(500);
        if (SAVE_HOOK != null) {
            SAVE_HOOK.isAlive();
        } else {
            System.out.println("222 no, i am dead :(");
        }
    }
}

运行结果为

1
2
3
finalize method executed!
yes, i am still alive :)
222 no, i am dead :(

这种自救的机会只有一次，因为一个对象的finalize()方法最多只会被系统自动调用一次

3.4 回收方法区

有些人认为方法区（如HotSpot虚拟机中的元空间或者永久代）是没有垃圾收集行为的，《Java虚拟机规范》中提到过可以不要求虚拟机在方法区中实现垃圾收集，事实上也确实有未实现或未能完整实现方法区类型卸载的收集器存在（如JDK 11时期的ZGC收集器就不支持类卸载），方法区垃圾收集的“性价比”通常也是比较低的：在Java堆中，尤其是在新生代中，对常规应用进行一次垃圾收集通常可以回收70%至99%的内存空间，相比之下，方法区回收囿于苛刻的判定条件，其区域垃圾收集的回收成果往往远低于此。

方法区的垃圾收集主要回收两部分内容：废弃的常量和不再使用的类型。回收废弃常量与回收Java堆中的对象非常类似。举个常量池中字面量回收的例子，假如一个字符串“java”曾经进入常量池中，但是当前系统又没有任何一个字符串对象的值是“java”，换句话说，已经没有任何字符串对象引用常量池中的“java”常量，且虚拟机中也没有其他地方引用这个字面量。如果在这时发生内存回收，而且垃圾收集器判断确有必要的话，这个“java”常量就将会被系统清理出常量池。常量池中其他类（接口）、方法、字段的符号引用也与此类似。

判定一个常量是否“废弃”还是相对简单，而要判定一个类型是否属于“不再被使用的类”的条件就比较苛刻了。需要同时满足下面三个条件：

  • 该类所有的实例都已经被回收，也就是Java堆中不存在该类及其任何派生子类的实例。
  • 加载该类的类加载器已经被回收，这个条件除非是经过精心设计的可替换类加载器的场景，如OSGi、JSP的重加载等，否则通常是很难达成的。
  • 该类对应的java.lang.Class对象没有在任何地方被引用，无法在任何地方通过反射访问该类的方法。

Java虚拟机被允许对满足上述三个条件的无用类进行回收，这里说的仅仅是“被允许”，而并不是和对象一样，没有引用了就必然会回收。关于是否要对类型进行回收，HotSpot虚拟机提供了-Xnoclassgc参数进行控制，还可以使用-verbose：class以及-XX：+TraceClass-Loading、-XX：+TraceClassUnLoading查看类加载和卸载信息，其中-verbose：class和-XX：+TraceClassLoading可以在Product版的虚拟机中使用，-XX：+TraceClassUnLoading参数需要FastDebug版的虚拟机支持。

在大量使用反射、动态代理、CGLib等字节码框架，动态生成JSP以及OSGi这类频繁自定义类加载器的场景中，通常都需要Java虚拟机具备类型卸载的能力，以保证不会对方法区造成过大的内存压力。
