[ ] 说明TensorFlow的数据流图结构
[ ] 应用TensorFlow操作图
[ ] 说明会话在TensorFlow中的作用
[ ] 应用TensorFlow实现张量的创建、形状类型修改操作
[ ] 应用Variable实现变量op的操作
[ ] 应用tensorboard实现图结构以及张量值的显示
[ ] 应用tf.train.saver实现TensorFlow的模型保存以及加载

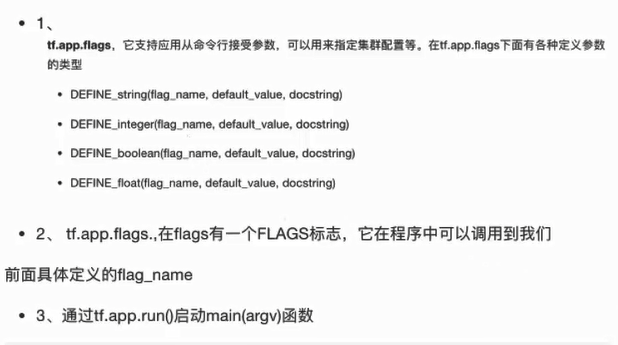

[ ] 应用tf.app.flags实现命令行参数的添加和使用
[ ] 应用TensorFlow实现线性回归

一基础入门

1.1 快速启动

使用TensorFlow实现一个简单的加法运算

import tensorflow as tf

# import tensorflow.compat.v1 as tf

tf.compat.v1.disable_eager_execution()


def add():
    """
    TensorFlow的基本结构
    :return:
    """
    # TensorFlow实现加法运算
    a_t = tf.constant(2)
    b_t = tf.constant(3)
    c_t = a_t + b_t
    print("\n")
    print(" TensorFlow 加法运算的结果为  ", c_t)
    print("\n")
    # 开启会话
    # 下面是1.x 版本的写法
    # with tf.Session() as sess:
    #     c_t_val = sess.run(c_t)
    #     print(" TensorFlow 加法运算的结果 c_t 的真实值为  ", c_t_val)

    with tf.compat.v1.compat.v1.Session() as  sess:
        c_t_val = sess.run(c_t)
        print(" TensorFlow 加法运算的结果 c_t 的真实值为  ", c_t_val)


if __name__ == "__main__":
    add()

运行结果如下


TensorFlow 加法运算的结果为   Tensor("add:0", shape=(), dtype=int32)

TensorFlow 加法运算的结果 c_t 的真实值为   5

TensorFlow程序通常被组织为一个构件图阶段和一个执行图阶段

一个构建图阶段
流程图：定义数据（张量Tensor）和操作（节点Op）
一个执行图阶段
调用各方资源，将定义好的数据和操作运行起来

在构建阶段，数据与操作的执行步骤被描述为一个图

在执行阶段，使用会话执行构建好的图中的操作

图和会话
- 图: 这是TensorFlow将计算表示为指令之间的依赖关系的一种表示法
- 会话：TensorFlow跨一个或多个本地或远程设备运行数据流图的机制
张量：TensorFlow中的基本数据对象
节点：提供图当中执行的操作

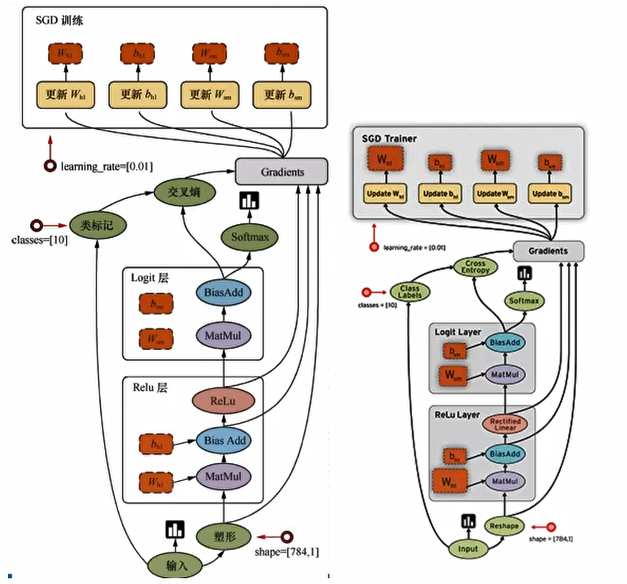

TensorFlow是一个采用数据流图，用于数值计算的框架

节点(Operation)在图中表示数学操作,线(edges)则表示在节点间相互联系的多维数据数组，即张量(tensor)

1.2 图相关的操作

1.2.1 默认图操作

通常TensorFlow会默认帮我们创建一张图

查看默认图的两种方法

通过调用get_default_graph()访问，要将操作添加到默认图形中，直接创建op即可
op和sess都含有graph属性，默认都在一张图中

import tensorflow as tf

# 需要加上这一行，否则会出错
tf.compat.v1.disable_eager_execution()

t = tf.compat.v1.compat.v1


def add():
    # TensorFlow实现加法运算
    a_t = t.constant(2)
    b_t = t.constant(3)
    c_t = a_t + b_t
    print(" TensorFlow 加法运算的结果为  ", c_t)

    # 查看默认的图
    default_graph = t.get_default_graph()
    print(" default_graph =   ", default_graph)
    # 查看属性
    print(" a_t 的图属性 =   ", a_t.graph)
    print(" b_t 的图属性 =   ", b_t.graph)
    print(" c_t 的图属性 =   ", c_t.graph)

    with t.Session() as sess:
        c_t_val = sess.run(c_t)
        print(" TensorFlow 加法运算的结果 c_t 的真实值为  ", c_t_val)
        print(" sess 的图属性 =   ", sess.graph)


if __name__ == "__main__":
    add()

运行结果为

TensorFlow 加法运算的结果为   Tensor("add:0", shape=(), dtype=int32)
default_graph =    <tensorflow.python.framework.ops.Graph object at 0x0000017EB5092CD0>
a_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x0000017EB5092CD0>
b_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x0000017EB5092CD0>
c_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x0000017EB5092CD0>

 TensorFlow 加法运算的结果 c_t 的真实值为   5
sess 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x0000017EB5092CD0>

1.2.2 创建图

可以通过Graph()自定义创建图

如果要在这张图中创建OP，典型的用法是使用Graph.as_default()上下文管理器

import tensorflow as tf

# 需要加上这一行，否则会出错
tf.compat.v1.disable_eager_execution()

t = tf.compat.v1.compat.v1


def add():
    # TensorFlow实现加法运算
    a_t = t.constant(2)
    b_t = t.constant(3)
    c_t = a_t + b_t
    print(" TensorFlow 加法运算的结果为  ", c_t)

    # 查看默认的图
    default_graph = t.get_default_graph()
    print(" default_graph =   ", default_graph)
    # 查看属性
    print(" a_t 的图属性 =   ", a_t.graph)
    print(" b_t 的图属性 =   ", b_t.graph)
    print(" c_t 的图属性 =   ", c_t.graph)

    with t.Session() as sess:
        c_t_val = sess.run(c_t)
        print(" TensorFlow 加法运算的结果 c_t 的真实值为  ", c_t_val)
        print(" sess 的图属性 =   ", sess.graph)

    # 自定义图
    new_g = t.Graph()
    # 在自己的图中定义数据和操作
    with new_g.as_default():
        a_new = t.constant(20)
        b_new = t.constant(30)
        c_new = a_new + b_new
        print(" c_new =   ", c_new)


if __name__ == "__main__":
    add()

运行结果如下

TensorFlow 加法运算的结果为   Tensor("add:0", shape=(), dtype=int32)
default_graph =    <tensorflow.python.framework.ops.Graph object at 0x00000241749E9310>
a_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x00000241749E9310>
b_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x00000241749E9310>
c_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x00000241749E9310>

 TensorFlow 加法运算的结果 c_t 的真实值为   5
sess 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x00000241749E9310>

c_new =    Tensor("add:0", shape=(), dtype=int32)

对于以下代码,试图运行自定义图中的数据和操作

import tensorflow as tf

# 需要加上这一行，否则会出错
tf.compat.v1.disable_eager_execution()

t = tf.compat.v1.compat.v1


def add():
    # TensorFlow实现加法运算
    a_t = t.constant(2)
    b_t = t.constant(3)
    c_t = a_t + b_t
    print(" TensorFlow 加法运算的结果为  ", c_t)

    # 查看默认的图
    default_graph = t.get_default_graph()
    print(" default_graph =   ", default_graph)
    # 查看属性
    print(" a_t 的图属性 =   ", a_t.graph)
    print(" b_t 的图属性 =   ", b_t.graph)
    print(" c_t 的图属性 =   ", c_t.graph)

    # 自定义图
    new_g = t.Graph()
    # 在自己的图中定义数据和操作
    with new_g.as_default():
        a_new = t.constant(20)
        b_new = t.constant(30)
        c_new = a_new + b_new
        print(" c_new =   ", c_new)

    with t.Session() as sess:
        c_t_val = sess.run(c_t)
        print(" TensorFlow 加法运算的结果 c_t 的真实值为  ", c_t_val)
        print(" sess 的图属性 =   ", sess.graph)

        # 试图运行自定义图中的数据和操作
        c_new_val = sess.run(c_new)
        print(" TensorFlow 加法运算的结果 c_new_val 的真实值为  ", c_new_val)


if __name__ == "__main__":
    add()

运行结果出现异常

Traceback (most recent call last):
  File "<input>", line 1, in <module>
  File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_bundle\pydev_umd.py", line 197, in runfile
    pydev_imports.execfile(filename, global_vars, local_vars)  # execute the script
  File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_imps\_pydev_execfile.py", line 18, in execfile
    exec(compile(contents+"\n", file, 'exec'), glob, loc)
  File "F:/python_workspace/atguigu/graph_demo.py", line 44, in <module>
    add()
  File "F:/python_workspace/atguigu/graph_demo.py", line 39, in add
    c_new_val = sess.run(c_new)
  File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 967, in run
    result = self._run(None, fetches, feed_dict, options_ptr,
  File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 1175, in _run
    fetch_handler = _FetchHandler(
  File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 487, in __init__
    self._fetch_mapper = _FetchMapper.for_fetch(fetches)
  File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 278, in for_fetch
    return _ElementFetchMapper(fetches, contraction_fn)
  File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 313, in __init__
    raise ValueError('Fetch argument %r cannot be interpreted as a '
ValueError: Fetch argument <tf.Tensor 'add:0' shape=() dtype=int32> cannot be interpreted as a Tensor. (Tensor Tensor("add:0", shape=(), dtype=int32) is not an element of this graph.)

这是因为对于接口Session()在默认情况下使用的是默认图

修改代码为以下

import tensorflow as tf

# 需要加上这一行，否则会出错
tf.compat.v1.disable_eager_execution()

t = tf.compat.v1.compat.v1


def add():
    # TensorFlow实现加法运算
    a_t = t.constant(2)
    b_t = t.constant(3)
    c_t = a_t + b_t
    print(" TensorFlow 加法运算的结果为  ", c_t)

    # 查看默认的图
    default_graph = t.get_default_graph()
    print(" default_graph =   ", default_graph)
    # 查看属性
    print(" a_t 的图属性 =   ", a_t.graph)
    print(" b_t 的图属性 =   ", b_t.graph)
    print(" c_t 的图属性 =   ", c_t.graph)

    # 自定义图
    new_g = t.Graph()
    # 在自己的图中定义数据和操作
    with new_g.as_default():
        a_new = t.constant(20)
        b_new = t.constant(30)
        c_new = a_new + b_new
        print(" c_new =   ", c_new)

    with t.Session() as sess:
        c_t_val = sess.run(c_t)
        print(" TensorFlow 加法运算的结果 c_t 的真实值为  ", c_t_val)
        print(" sess 的图属性 =   ", sess.graph)

    with t.Session(graph=new_g) as n_sess:
        # 试图运行自定义图中的数据和操作
        c_new_val = n_sess.run(c_new)
        print(" TensorFlow 加法运算的结果 c_new_val 的真实值为  ", c_new_val)
        print(" n_sess 的图属性 =   ", n_sess.graph)


if __name__ == "__main__":
    add()

运行结果为

TensorFlow 加法运算的结果为   Tensor("add:0", shape=(), dtype=int32)
default_graph =    <tensorflow.python.framework.ops.Graph object at 0x000001737BB32BE0>
a_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x000001737BB32BE0>
b_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x000001737BB32BE0>
c_t 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x000001737BB32BE0>
c_new =    Tensor("add:0", shape=(), dtype=int32)

 TensorFlow 加法运算的结果 c_t 的真实值为   5
sess 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x000001737BB32BE0>

TensorFlow 加法运算的结果 c_new_val 的真实值为   50
n_sess 的图属性 =    <tensorflow.python.framework.ops.Graph object at 0x000001732D5931F0>

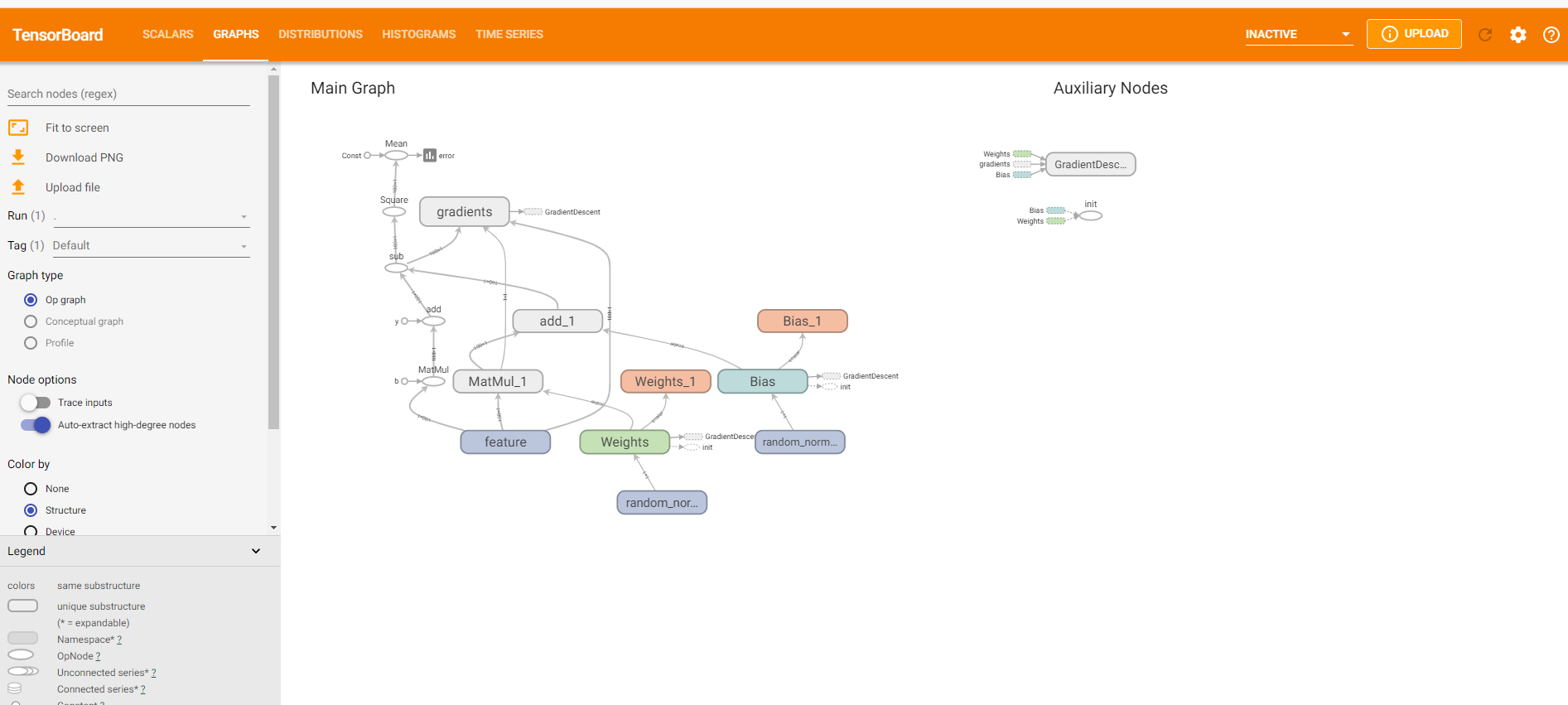

1.3 TensorBoard可视化学习

1.3.1 数据序列化操作

TensorBoard通过读取TensorFlow的时间文件来运行，需要将数据生成一个序列化的Summary protobuf对象

1	t.summary.FileWriter("test/", graph=sess.graph)

这将在指定目录中生成一个events文件，文件名称格式为

1	events.out.tfevents.{timestamp}.{hostname}

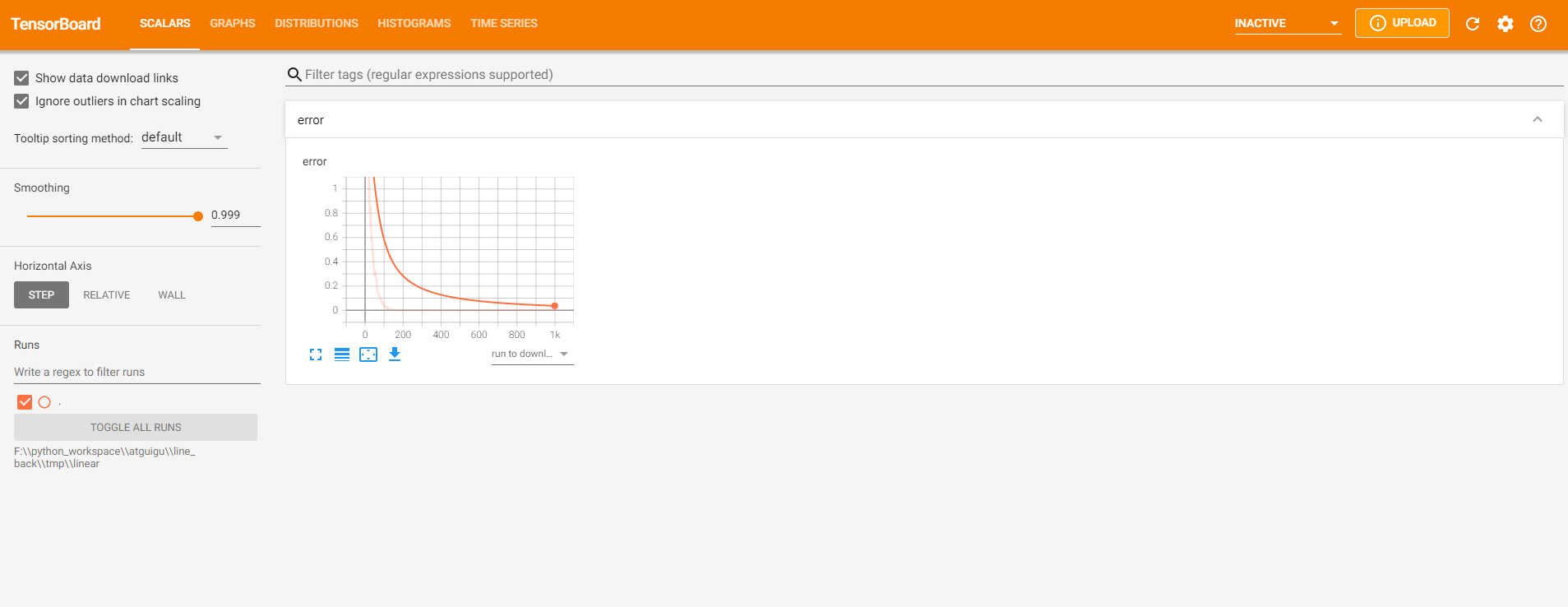

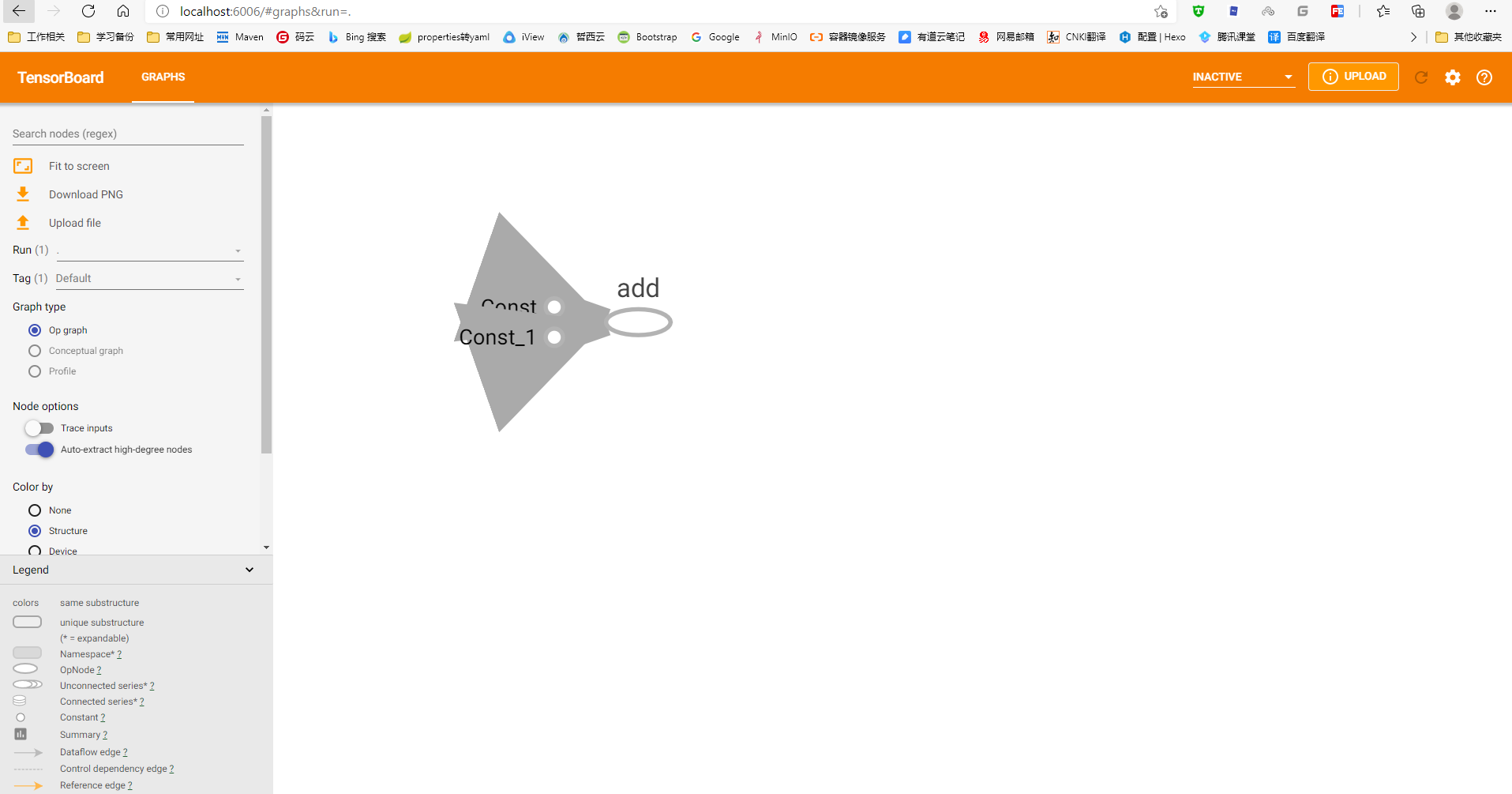

1.3.2 启动TensorBoard

启动命令如下

1	tensorboard --logdir="test/"

然后在浏览器中打开 http://localhost:6006/ 即可查看

1.4 OP操作

1.4.1 基本操作

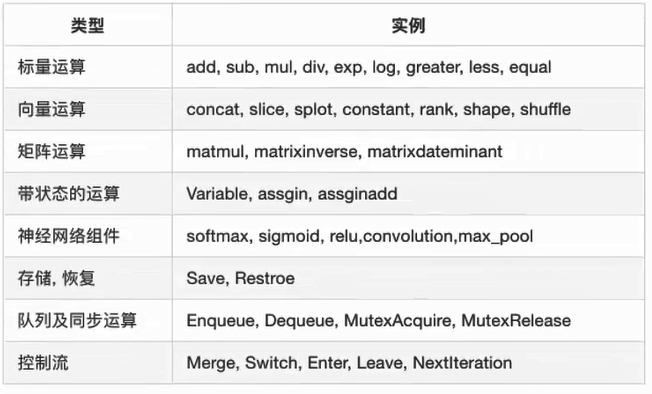

常见的OP操作

一个操作对象(Operation)是TensorFlow图中的一个节点，可以接收0个或多个输入Tensor , 并且可以输出0个或多个输入Tensor。Operation对象时通过op构造函数(如tf.matmul()) 创建的

例如 c = tf.matmul()创建了一个Operation对象，类型为Matmul类型，他将张量a,b作为输入，c作为输出，并且输出数据，打印的时候也是打印的数据。其中tf.matmul()是函数，在执行matmul()过程中会通过matmul创建一个与之对应的对象。

import tensorflow as tf

# 需要加上这一行，否则会出错
tf.compat.v1.disable_eager_execution()

t = tf.compat.v1.compat.v1


def add():
    # TensorFlow实现加法运算
    a_t = t.constant(2)
    b_t = t.constant(3)
    c_t = t.add(a_t, b_t)
    print(" a_t  = ", a_t, "\n")
    print(" b_t  = ", b_t, "\n")
    print(" c_t  = ", c_t, "\n")


if __name__ == "__main__":
    add()

运行结果为

1
2
3

a_t  =  Tensor("Const:0", shape=(), dtype=int32)
b_t  =  Tensor("Const_1:0", shape=(), dtype=int32)
c_t  =  Tensor("Add:0", shape=(), dtype=int32)

注意打印出来的是张量值，可以理解为OP中包含了这个值，并且每一个OP指令对对应一个唯一的名称，如Const:0，这个可以在tensorboard中显示。

tf.Tensor以输出该张量的tf.Operation明确命名。张量名称的形式为”:“,其中

是生成该张量的指令的名称

是一个整数，他表示盖章量在指令的输出中的索引

1.4.2 指令名称
tf.Graph为其包含的tf.Operation对象定义的一个命名空间。TensorFlow会自动为图中的每一个指令选择一个唯一的名称，用户也可以指定描述性名称，是程序阅读起来更轻松，可以以下方式改写指令名称：

每个创建新的tf.Operation或返回的tf.Tensor的API函数可以接受可选的name参数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
import tensorflow as tf

# 需要加上这一行，否则会出错
tf.compat.v1.disable_eager_execution()

t = tf.compat.v1.compat.v1

def add():
# TensorFlow实现加法运算
a_t = t.constant(2, name="a")
b_t = t.constant(3, name="b")
c_t = t.add(a_t, b_t, name="c")
print(" a_t = ", a_t, "\n")
print(" b_t = ", b_t, "\n")
print(" c_t = ", c_t, "\n")

if __name__ == "__main__":
add()

运行结果为

1
2
3
a_t = Tensor("a:0", shape=(), dtype=int32)
b_t = Tensor("b:0", shape=(), dtype=int32)
c_t = Tensor("c:0", shape=(), dtype=int32)

1.5 会话
一个运行的TensorFlow Operation 的类，会话包含以下两种开启方式

tf.Session 用于完整的程序中

tf.InteractiveSession 用于交互式上下文中的TensorFlow ，例如shell

TensorFlow 使用tf.Session类表示客户端程序与C++运行时之间的连接

tf.Session对象使用分布式TensorFlow 运行时提供对本地计算机中的设备的和远程设备的访问权限

1.5.1 基本使用
会话可能拥有的资源，如 tf.Variable , tf.QueueBase 和 tf.ReaderBase ，当这些资源不需要时释放这些资源很重要，因此需要调用t.Session.close 会话中的方法或将会话用作上下文管理器。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
import tensorflow as tf

# 需要加上这一行，否则会出错
tf.compat.v1.disable_eager_execution()

t = tf.compat.v1.compat.v1

def add():
# TensorFlow实现加法运算
a_t = t.constant(2, name="a")
b_t = t.constant(3, name="b")
c_t = t.add(a_t, b_t, name="c")
print(" a_t = ", a_t, "\n")
print(" b_t = ", b_t, "\n")
print(" c_t = ", c_t, "\n")

with t.Session() as sess:
r = sess.run([a_t, b_t, c_t])
print(" r = ", r)
print("会话的图属性 = ", sess.graph)

if __name__ == "__main__":
add()

运行结果为

1
2
3
4
5
6
a_t = Tensor("a:0", shape=(), dtype=int32)
b_t = Tensor("b:0", shape=(), dtype=int32)
c_t = Tensor("c:0", shape=(), dtype=int32)

r = [2, 3, 5]
会话的图属性 = <tensorflow.python.framework.ops.Graph object at 0x0000020259F2E3A0>

而传统的开启会话的方式如下

1
2
3
4
5
# 传统的开启会话的方式
sess = t.Session()
sum_t = sess.run(c_t)
print("sum_t = ", sum_t)
sess.close()

这两种开启会话的方式没有区别

其中开启会话的接口定义如下

1
__init__(self, target='', graph=None, config=None)

各参数的含义如下

graph=None

target：如果将此参数留空（默认设置），会话将仅使用本地计算机中的设备。可以指定 grpc:// 网址，以便指定 TensorFlow 服务器的地址，这使得会话可以访问该服务器控制的计算机上的所有设备。

config：此参数允许您指定一个 tf.ConfigProto 以便控制会话的行为。例如，ConfigProto协议用于打印设备使用信息

1
2
3
# 运行会话并打印设备信息
sess = t.Session(config=t.ConfigProto(allow_soft_placement=True,
log_device_placement=True))

会话可以分配不同的资源在不同的设备上运行

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
import tensorflow as tf

# 需要加上这一行，否则会出错
tf.compat.v1.disable_eager_execution()

t = tf.compat.v1.compat.v1

def add():
# TensorFlow实现加法运算
a_t = t.constant(2, name="a")
b_t = t.constant(3, name="b")
c_t = t.add(a_t, b_t, name="c")
print(" a_t = ", a_t, "\n")
print(" b_t = ", b_t, "\n")
print(" c_t = ", c_t, "\n")

# with t.Session() as sess:
# r = sess.run([a_t, b_t, c_t])
# print(" r = ", r)
# print("会话的图属性 = ", sess.graph)

# 传统的开启会话的方式

# 运行会话并打印设备信息
sess = t.Session(config=t.ConfigProto(allow_soft_placement=True,
log_device_placement=True))
sum_t = sess.run(c_t)
print("sum_t = ", sum_t)
sess.close()

if __name__ == "__main__":
add()

运行结果如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
a_t = Tensor("a:0", shape=(), dtype=int32)
b_t = Tensor("b:0", shape=(), dtype=int32)
c_t = Tensor("c:0", shape=(), dtype=int32)

2021-05-28 16:08:29.878034: I tensorflow/core/platform/cpu_feature_guard.cc:142] This TensorFlow binary is optimized with oneAPI Deep Neural Network Library (oneDNN) to use the following CPU instructions in performance-critical operations: AVX AVX2
To enable them in other operations, rebuild TensorFlow with the appropriate compiler flags.
2021-05-28 16:08:29.932176: I tensorflow/stream_executor/platform/default/dso_loader.cc:53] Successfully opened dynamic library nvcuda.dll
2021-05-28 16:08:29.948457: E tensorflow/stream_executor/cuda/cuda_driver.cc:328] failed call to cuInit: CUDA_ERROR_UNKNOWN: unknown error
2021-05-28 16:08:29.951547: I tensorflow/stream_executor/cuda/cuda_diagnostics.cc:169] retrieving CUDA diagnostic information for host: DESKTOP-TU6LR6R
2021-05-28 16:08:29.951995: I tensorflow/stream_executor/cuda/cuda_diagnostics.cc:176] hostname: DESKTOP-TU6LR6R
2021-05-28 16:08:29.952484: I tensorflow/core/common_runtime/direct_session.cc:361] Device mapping: no known devices.

c: (Add): /job:localhost/replica:0/task:0/device:CPU:0
a: (Const): /job:localhost/replica:0/task:0/device:CPU:0
b: (Const): /job:localhost/replica:0/task:0/device:CPU:0

sum_t = 5

1.5.2 会话的run
改接口的定义如下

1
def run(self, fetches, feed_dict=None, options=None, run_metadata=None):

通过sess.run( )运行operation

fetches : 单一的operation 或者列表、元组（其他不属于TensorFlow的类型不行）

feed_dict : 参数允许调用者覆盖图中张量的值，运行时赋值。与tf.placeholder搭配使用则会检查值的形状是否与占位符兼容

tf.operation.eval()也可以运行operation，但需要在会话中进行

对于以下代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def add():
# 创建图
a = tf.constant(2.0)
b = tf.constant(3.0)
c = a * b

# 创建会话
sess = tf.Session()

# 计算值
print(" sess.run(c) =", sess.run(c))
print(" c.eval =", c.eval(session=sess))

if __name__ == "__main__":
add()

运行结果为

1
2
sess.run(c) = 6.0
c.eval = 6.0

批量获取结果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def add():
# 创建图
a = tf.constant(2.0)
b = tf.constant(3.0)
c = a * b

# 创建会话
sess = tf.Session()
# 下面两种写法都可以
# sess.run([a, b, c])
# sess.run((a, b, c))

# 接收数据
s_a, s_b, s_c = sess.run((a, b, c))

# 计算值
print(f" 结果值为 s_a = {s_a} , s_b ={s_b} ,s_c ={s_c}")

if __name__ == "__main__":
add()

运行结果为

1
结果值为 s_a = 2.0 , s_b =3.0 ,s_c =6.0

feed操作

placeholder提供占位符,run的时候通过feed_dict 指定参数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def add():
# 创建图
a = tf.placeholder(tf.float32)
b = tf.placeholder(tf.float32)
c = tf.add(a, b)
print(f" f = {c}")

with tf.Session() as sess:
# 计算值
r = sess.run(c, feed_dict={a: 2.0, b: 3.0})
print(f" 结果值为 r = {r} ")

if __name__ == "__main__":
add()

运行结果为

1
2
3
f = Tensor("Add:0", dtype=float32)

结果值为 r = 5.0

如果运行时报错

RuntimeError: session是无效状态，例如session已关闭

TypeError : fetches 或 feed_dict 键的类型不合适

ValueError : fetches 或 feed_dict 键无效或引用的TensorFlow不存在

示例1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def add():
# 创建图
a = tf.placeholder(tf.float32)
b = tf.placeholder(tf.float32)
c = tf.add(a, b)
print(f" f = {c}")

with tf.Session() as sess:
# 计算值
# r = sess.run(c, feed_dict={a: 2.0, b: 3.0})
r = sess.run(c)
print(f" 结果值为 r = {r} ")

if __name__ == "__main__":
add()

结果为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
f = Tensor("Add:0", dtype=float32)
2021-05-28 16:50:11.305757: I tensorflow/stream_executor/platform/default/dso_loader.cc:53] Successfully opened dynamic library nvcuda.dll
2021-05-28 16:50:11.320313: E tensorflow/stream_executor/cuda/cuda_driver.cc:328] failed call to cuInit: CUDA_ERROR_UNKNOWN: unknown error
2021-05-28 16:50:11.323347: I tensorflow/stream_executor/cuda/cuda_diagnostics.cc:169] retrieving CUDA diagnostic information for host: DESKTOP-TU6LR6R
2021-05-28 16:50:11.323769: I tensorflow/stream_executor/cuda/cuda_diagnostics.cc:176] hostname: DESKTOP-TU6LR6R
2021-05-28 16:50:11.324418: I tensorflow/core/platform/cpu_feature_guard.cc:142] This TensorFlow binary is optimized with oneAPI Deep Neural Network Library (oneDNN) to use the following CPU instructions in performance-critical operations: AVX AVX2
To enable them in other operations, rebuild TensorFlow with the appropriate compiler flags.
Traceback (most recent call last):
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 1375, in _do_call
return fn(*args)
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 1359, in _run_fn
return self._call_tf_sessionrun(options, feed_dict, fetch_list,
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 1451, in _call_tf_sessionrun
return tf_session.TF_SessionRun_wrapper(self._session, options, feed_dict,
tensorflow.python.framework.errors_impl.InvalidArgumentError: You must feed a value for placeholder tensor 'Placeholder_1' with dtype float
[[{{node Placeholder_1}}]]
During handling of the above exception, another exception occurred:
Traceback (most recent call last):
File "<input>", line 1, in <module>
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_bundle\pydev_umd.py", line 197, in runfile
pydev_imports.execfile(filename, global_vars, local_vars) # execute the script
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_imps\_pydev_execfile.py", line 18, in execfile
exec(compile(contents+"\n", file, 'exec'), glob, loc)
File "F:/python_workspace/atguigu/demo3.py", line 23, in <module>
add()
File "F:/python_workspace/atguigu/demo3.py", line 18, in add
r = sess.run(c)
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 967, in run
result = self._run(None, fetches, feed_dict, options_ptr,
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 1190, in _run
results = self._do_run(handle, final_targets, final_fetches,
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 1368, in _do_run
return self._do_call(_run_fn, feeds, fetches, targets, options,
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 1394, in _do_call
raise type(e)(node_def, op, message)
tensorflow.python.framework.errors_impl.InvalidArgumentError: You must feed a value for placeholder tensor 'Placeholder_1' with dtype float
[[node Placeholder_1 (defined at F:/python_workspace/atguigu/demo3.py:11) ]]
Original stack trace for 'Placeholder_1':
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\pydevconsole.py", line 483, in <module>
pydevconsole.start_client(host, port)
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\pydevconsole.py", line 411, in start_client
process_exec_queue(interpreter)
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\pydevconsole.py", line 258, in process_exec_queue
interpreter.add_exec(code_fragment)
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_bundle\pydev_code_executor.py", line 106, in add_exec
more = self.do_add_exec(code_fragment)
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\pydevconsole.py", line 84, in do_add_exec
command.run()
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_bundle\pydev_console_types.py", line 35, in run
self.more = self.interpreter.runsource(text, '<input>', symbol)
File "C:\Users\yishui\AppData\Local\Programs\Python\Python39\lib\code.py", line 74, in runsource
self.runcode(code)
File "C:\Users\yishui\AppData\Local\Programs\Python\Python39\lib\code.py", line 90, in runcode
exec(code, self.locals)
File "<input>", line 1, in <module>
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_bundle\pydev_umd.py", line 197, in runfile
pydev_imports.execfile(filename, global_vars, local_vars) # execute the script
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_imps\_pydev_execfile.py", line 18, in execfile
exec(compile(contents+"\n", file, 'exec'), glob, loc)
File "F:/python_workspace/atguigu/demo3.py", line 23, in <module>
add()
File "F:/python_workspace/atguigu/demo3.py", line 11, in add
b = tf.placeholder(tf.float32)
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\ops\array_ops.py", line 3271, in placeholder
return gen_array_ops.placeholder(dtype=dtype, shape=shape, name=name)
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\ops\gen_array_ops.py", line 6744, in placeholder
_, _, _op, _outputs = _op_def_library._apply_op_helper(
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\framework\op_def_library.py", line 748, in _apply_op_helper
op = g._create_op_internal(op_type_name, inputs, dtypes=None,
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\framework\ops.py", line 3557, in _create_op_internal
ret = Operation(
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\framework\ops.py", line 2045, in __init__
self._traceback = tf_stack.extract_stack_for_node(self._c_op)

示例2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def add():
# 创建图
a = tf.placeholder(tf.float32)
b = tf.placeholder(tf.float32)
c = tf.add(a, b)
print(f" f = {c}")

with tf.Session() as sess:
# 计算值
r = sess.run(c, feed_dict={a: "asas", b: 3.0})
# r = sess.run(c)
print(f" 结果值为 r = {r} ")

if __name__ == "__main__":
add()

运行结果为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
2021-05-28 16:53:40.909120: W tensorflow/stream_executor/platform/default/dso_loader.cc:64] Could not load dynamic library 'cudart64_110.dll'; dlerror: cudart64_110.dll not found
2021-05-28 16:53:40.909472: I tensorflow/stream_executor/cuda/cudart_stub.cc:29] Ignore above cudart dlerror if you do not have a GPU set up on your machine.
f = Tensor("Add:0", dtype=float32)
2021-05-28 16:53:44.855138: I tensorflow/stream_executor/platform/default/dso_loader.cc:53] Successfully opened dynamic library nvcuda.dll
2021-05-28 16:53:44.868947: E tensorflow/stream_executor/cuda/cuda_driver.cc:328] failed call to cuInit: CUDA_ERROR_UNKNOWN: unknown error
2021-05-28 16:53:44.871899: I tensorflow/stream_executor/cuda/cuda_diagnostics.cc:169] retrieving CUDA diagnostic information for host: DESKTOP-TU6LR6R
2021-05-28 16:53:44.872321: I tensorflow/stream_executor/cuda/cuda_diagnostics.cc:176] hostname: DESKTOP-TU6LR6R
2021-05-28 16:53:44.872955: I tensorflow/core/platform/cpu_feature_guard.cc:142] This TensorFlow binary is optimized with oneAPI Deep Neural Network Library (oneDNN) to use the following CPU instructions in performance-critical operations: AVX AVX2
To enable them in other operations, rebuild TensorFlow with the appropriate compiler flags.
Traceback (most recent call last):
File "<input>", line 1, in <module>
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_bundle\pydev_umd.py", line 197, in runfile
pydev_imports.execfile(filename, global_vars, local_vars) # execute the script
File "C:\Program Files\JetBrains\PyCharm 2021.1.1\plugins\python\helpers\pydev\_pydev_imps\_pydev_execfile.py", line 18, in execfile
exec(compile(contents+"\n", file, 'exec'), glob, loc)
File "F:/python_workspace/atguigu/demo3.py", line 23, in <module>
add()
File "F:/python_workspace/atguigu/demo3.py", line 17, in add
r = sess.run(c, feed_dict={a: "asas", b: 3.0})
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 967, in run
result = self._run(None, fetches, feed_dict, options_ptr,
File "F:\python_workspace\atguigu\venv\lib\site-packages\tensorflow\python\client\session.py", line 1160, in _run
np_val = np.asarray(subfeed_val, dtype=subfeed_dtype)
File "F:\python_workspace\atguigu\venv\lib\site-packages\numpy\core\_asarray.py", line 83, in asarray
return array(a, dtype, copy=False, order=order)
ValueError: could not convert string to float: 'asas'

1.6 张量
在编写TensorFlow程序时，程序传递和运算的主要目标是tf.Tensor

TensorFlow的张量就是一个N维数组，类型为tf.Tensor。Tensor具有以下两个重要属性

type:数据类型

shape:形状（阶）

TensorFlow 支持以下三种类型的张量：

常量：常量是其值不能改变的张量。

变量：当一个量在会话中的值需要更新时，使用变量来表示。例如，在神经网络中，权重需要在训练期间更新，可以通过将权重声明为变量来实现。变量在使用前需要被显示初始化。另外需要注意的是，常量存储在计算图的定义中，每次加载图时都会加载相关变量。换句话说，它们是占用内存的。另一方面，变量又是分开存储的。它们可以存储在参数服务器上。

占位符：用于将值输入 TensorFlow 图中。它们可以和 feed_dict 一起使用来输入数据。在训练神经网络时，它们通常用于提供新的训练样本。在会话中运行计算图时，可以为占位符赋值。这样在构建一个计算图时不需要真正地输入数据。需要注意的是，占位符不包含任何数据，因此不需要初始化它们。

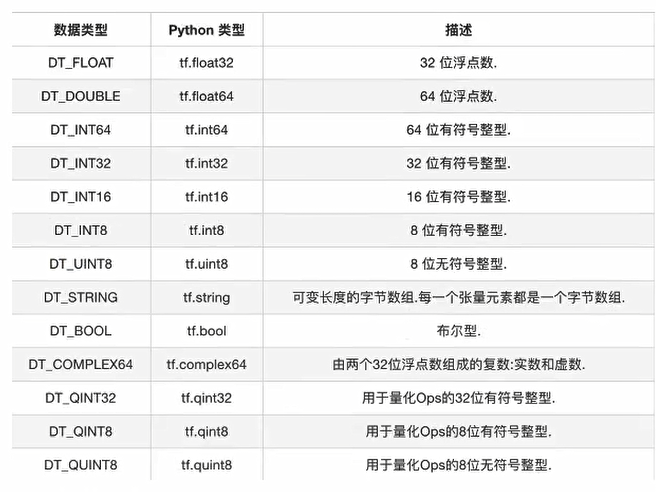

张量的类型

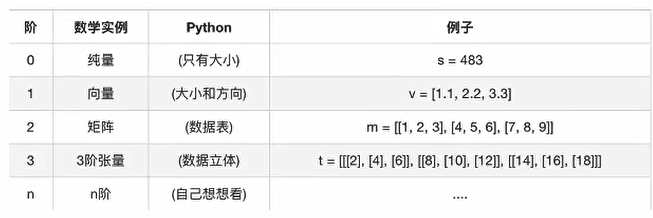

张量的阶

示例如下

1
2
3
tensor1 = tf.constant(4.0)
tensor2 = tf.constant([1, 2, 3, 4])
linear_squares = tf.constant([[4], [9], [16], [25]], dtype=tf.int32)

1.6.1 属性与生成

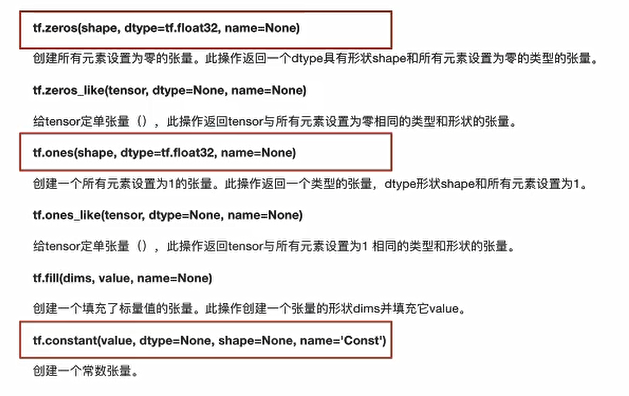

1.6.1.1 TensorFlow 常量

声明一个标量常量：

1
t_1 = tf.constant(4)

一个形如 [1，3] 的常量向量可以用如下代码声明：

1
t_2 = tf.constant([4,3,2])

要创建一个所有元素为零的张量，可以使用 tf.zeros() 函数。这个语句可以创建一个形如 [M，N] 的零元素矩阵，数据类型（dtype）可以是 int32、float32 等：

1
tf.zeros([M,N],tf.dtype)

例如：

1
2
zero_t = tf.zeros([2,3],tf.int32)
# Results in an 2x3 array of zeros:[[0 0 0],[0 0 0]]

还可以创建与现有 Numpy 数组或张量常量具有相同形状的张量常量，如下所示：

创建一个所有元素都设为 1 的张量。下面的语句即创建一个形如 [M，N]、元素均为 1 的矩阵：

1
tf.ones([M,N],tf,dtype)

例如：

1
2
ones_t = tf.ones([2,3],tf.int32)
# Results in an 2x3 array of ones:[[1 1 1],[1 1 1]]

在一定范围内生成一个从初值到终值等差排布的序列：

1
tf.linspace(start,stop,num)

相应的值为 (stop-start)/(num-1)。例如：

1
2
range_t = tf.linspace(2.0,5.0,5)
#We get:[2. 2.75 3.5 4.25 5.]

从开始（默认值=0）生成一个数字序列，增量为 delta（默认值=1），直到终值（但不包括终值）：

1
tf.range(start,limit,delta)

实例：

1
2
range_t = tf.range(10)
#Result:[0 1 2 3 4 5 6 7 8 9]

TensorFlow 允许创建具有不同分布的随机张量：

1 : 使用以下语句创建一个具有一定均值（默认值=0.0）和标准差（默认值=1.0）、形状为 [M，N] 的正态分布随机数组：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
val = tf.random_normal([2, 3], mean=2.0, stddev=4, seed=12)
print(val)

with tf.Session() as sess:
print(sess.run(val))

if __name__ == "__main__":
demo()

输出结果为

1
2
3
4
Tensor("random_normal:0", shape=(2, 3), dtype=float32)

[[ 0.25347447 5.37991 1.9527606 ]
[-1.5376031 1.2588985 2.8478067 ]]

2 :创建一个具有一定均值（默认值=0.0）和标准差（默认值=1.0）、形状为 [M，N] 的截尾正态分布随机数组

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
val = tf.truncated_normal([1, 5], stddev=2, seed=12)
print(val)

with tf.Session() as sess:
print(sess.run(val))

if __name__ == "__main__":
demo()

运行结果为

1
2
3
Tensor("truncated_normal:0", shape=(1, 5), dtype=float32)

[[-0.87326276 1.689955 -0.02361972 -1.7688016 -3.87749 ]]

3 ：要在种子的 [minval（default=0），maxval] 范围内创建形状为 [M，N] 的给定伽马分布随机数组，请执行如下语句：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
val = tf.random_uniform([2, 3], maxval=4, seed=12)
print(val)

with tf.Session() as sess:
print(sess.run(val))

if __name__ == "__main__":
demo()

输出结果为

1
2
3
4
Tensor("random_uniform/Mul:0", shape=(2, 3), dtype=float32)

[[2.54461 3.6963658 2.7051091]
[2.0085006 3.8445983 3.5426888]]

要将给定的张量随机裁剪为指定的大小，使用以下语句：

1
tf.random_crop(t_random,[2,5],seed=12)

这里，t_random 是一个已经定义好的张量。这将导致随机从张量 t_random 中裁剪出一个大小为 [2，5] 的张量。

很多时候需要以随机的顺序来呈现训练样本，可以使用 tf.random_shuffle() 来沿着它的第一维随机排列张量。如果 t_random 是想要重新排序的张量，使用下面的代码：

1
tf.random_shuffle(t_random)

随机生成的张量受初始种子值的影响。要在多次运行或会话中获得相同的随机数，应该将种子设置为一个常数值。当使用大量的随机张量时，可以使用 tf.set_random_seed() 来为所有随机产生的张量设置种子。以下命令将所有会话的随机张量的种子设置为 54：

1
tf.set_random_seed(54)

种子只能有整数值。

1.6.1.2 TensorFlow 变量
TensorFlow变量是表示程序处理的共享持久状态的最佳方法，变量通过OP类进行操作，变量的特点为

存储持久化

可修改值

可指定被训练

它们通过使用变量类来创建。变量的定义还包括应该初始化的常量/随机值。下面的代码中创建了两个不同的张量变量 t_a 和 t_b。两者将被初始化为形状为 [50，50] 的随机均匀分布，最小值=0，最大值=10：

1
2
3
4
5
6
ran_val = tf.random_uniform([50, 50], 0, 10, seed=12)
var_a = tf.Variable(ran_val)
var_b = tf.Variable(ran_val)
print(f" ran_val = {ran_val} \n")
print(f" var_a = {var_a} \n")
print(f" var_b = {var_b} \n")

运行结果为

1
2
3
ran_val = Tensor("random_uniform/Mul:0", shape=(50, 50), dtype=float32)
var_a = <tf.Variable 'Variable:0' shape=(50, 50) dtype=float32>
var_b = <tf.Variable 'Variable_1:0' shape=(50, 50) dtype=float32>

注意：变量通常在神经网络中表示权重和偏置。

下面的代码中定义了两个变量的权重和偏置。权重变量使用正态分布随机初始化，均值为 0，标准差为 2，权重大小为 100×100。偏置由 100 个元素组成，每个元素初始化为 0。在这里也使用了可选参数名以给计算图中定义的变量命名：

在前面的例子中，都是利用一些常量来初始化变量，也可以指定一个变量来初始化另一个变量。下面的语句将利用前面定义的权重来初始化 weight2：

变量的定义将指定变量如何被初始化，但是必须显式初始化所有的声明变量。在计算图的定义中通过声明初始化操作对象来实现：

每个变量也可以在运行图中单独使用 tf.Variable.initializer 来初始化：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
ran_val = tf.random_uniform([50, 50], 0, 10, seed=12)
var_a = tf.Variable(ran_val)
var_b = tf.Variable(ran_val)
print(f" ran_val = {ran_val} \n")
print(f" var_a = {var_a} \n")
print(f" var_b = {var_b} \n")

# 初始化变量
init = tf.global_variables_initializer()

with tf.Session() as sess:
# 运行初始化
sess.run(init)

t_ran_val, t_var_a, t_var_b = sess.run([ran_val, var_a, var_b])

print(f" ran_val 的实际值为 = {t_ran_val} \n")
print(f" var_a 的实际值为 = {t_var_a} \n")
print(f" var_b 的实际值为 = {t_var_b} \n")

if __name__ == "__main__":
demo()

运行结果为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
ran_val 的实际值为 = [[7.4577665 8.163866 0.84701896 ... 4.1017447 4.7203207 0.5532837 ]
[0.20663738 7.7947006 9.814263 ... 8.367065 6.777916 2.6292324 ]
[6.4287186 0.04263043 2.9992056 ... 3.4029925 3.4579408 6.335558 ]
...
[6.0129585 0.3255713 7.652465 ... 6.0094223 8.154499 0.6161797 ]
[7.709612 0.08945107 8.787935 ... 8.848581 6.1873436 3.5578668 ]
[2.3331022 2.7387297 5.2715683 ... 9.044791 9.005299 6.6066084 ]]
var_a 的实际值为 = [[6.361525 9.240914 6.7627726 ... 6.6943073 6.7619324 8.1915865]
[2.3830903 7.821268 3.8752866 ... 3.0914688 9.821395 6.052549 ]
[8.715414 0.3154695 7.130703 ... 9.408816 3.2833254 3.0787969]
...
[1.3317215 2.5219142 7.073233 ... 3.5557294 6.748437 1.8760192]
[4.60027 7.792387 9.947163 ... 4.2264547 9.478819 5.579261 ]
[7.1508207 6.8793592 2.9773557 ... 1.0567057 9.911671 3.3584273]]
var_b 的实际值为 = [[6.361525 9.240914 6.7627726 ... 6.6943073 6.7619324 8.1915865]
[2.3830903 7.821268 3.8752866 ... 3.0914688 9.821395 6.052549 ]
[8.715414 0.3154695 7.130703 ... 9.408816 3.2833254 3.0787969]
...
[1.3317215 2.5219142 7.073233 ... 3.5557294 6.748437 1.8760192]
[4.60027 7.792387 9.947163 ... 4.2264547 9.478819 5.579261 ]
[7.1508207 6.8793592 2.9773557 ... 1.0567057 9.911671 3.3584273]]

必须执行变量初始化操作，否则在获取实际值的步骤时会出现问题!!!!!

1
2
tensorflow.python.framework.errors_impl.FailedPreconditionError: Could not find variable Variable. This could mean that the variable has been deleted. In TF1, it can also mean the variable is uninitialized. Debug info: container=localhost, status=Not found: Container localhost does not exist. (Could not find resource: localhost/Variable)
[[node Variable/Read/ReadVariableOp (defined at F:/python_workspace/atguigu/demo6.py:10) ]]

修改变量的命名空间

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
with tf.variable_scope("my_scop"):
var_a = tf.Variable(initial_value=50)
var_b = tf.Variable(initial_value=50)

print(f" var_a = {var_a} \n")
print(f" var_b = {var_b} \n")

# 初始化变量
init = tf.global_variables_initializer()

with tf.Session() as sess:
# 运行初始化
sess.run(init)

t_var_a, t_var_b = sess.run([var_a, var_b])

print(f" var_a 的实际值为 = {t_var_a} \n")
print(f" var_b 的实际值为 = {t_var_b} \n")

if __name__ == "__main__":
demo()

运行结果为

1
2
3
4
5
var_a = <tf.Variable 'my_scop/Variable:0' shape=() dtype=int32>
var_b = <tf.Variable 'my_scop/Variable_1:0' shape=() dtype=int32>

var_a 的实际值为 = 50
var_b 的实际值为 = 50

保存变量：使用 Saver 类来保存变量，定义一个 Saver 操作对象：

1
saver = tf.train.Saver()

1.6.1.3 TensorFlow 占位符
介绍完常量和变量之后，我们来讲解最重要的元素——占位符，它们用于将数据提供给计算图。可以使用以下方法定义一个占位符：

1
tf.placeholder(dtype,shape=None,name=None)

dtype 定占位符的数据类型，并且必须在声明占位符时指定。在这里，为 x 定义一个占位符并计算 y=2*x，使用 feed_dict 输入一个随机的 4×5 矩阵：

1.6.2 张量的改变

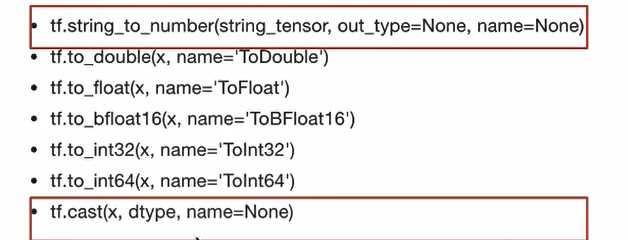

类型的改变

形状的改变

TensorFlow的张量具有两种形状变换，动态形状和静态形状

tf.reshape

tf.set_shape

静态形状 - 初始创建张量时的形状
1）如何改变静态形状
什么情况下才可以改变/更新静态形状？
只有在形状没有完全固定下来的情况下

1
tensor.set_shape(shape)

2）如何改变动态形状

不会改变原始的tensor
返回新的改变形状后的tensor
动态创建新张量时，张量的元素个数必须匹配

1
tf.reshape(tensor, shape)

2）如何改变动态形状
tf.reshape(tensor, shape)
不会改变原始的tensor
返回新的改变形状后的tensor
动态创建新张量时，张量的元素个数必须匹配

关于静态形状和动态形状必须符合一下规则

静态形状

转换静态形状时，1-D到D-1,2-D到D-2不能跨阶数改变(即必须一维到一维，二维到二维，不能跨阶数改变)

对于已经固定的张量的静态形状的张量，不能再次设置静态形状

动态形状

tf.reshape()动态创建新张量时，张量的元素个数必须匹配

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
"""
张量的演示
:return:
"""
tensor1 = tf.constant(4.0)
tensor2 = tf.constant([1, 2, 3, 4])
linear_squares = tf.constant([[4], [9], [16], [25]], dtype=tf.int32)

print(f"tensor1:{tensor1}\n")
print(f"tensor2:{tensor2}\n")
print(f"linear_squares_before:{linear_squares}\n")

# 张量类型的修改
l_cast = tf.cast(linear_squares, dtype=tf.float32)
print(f"linear_squares_after:{linear_squares}\n")
print(f"l_cast:{l_cast}\n")

# 更新/改变静态形状
# 定义占位符
# 没有完全固定下来的静态形状
a_p = tf.placeholder(dtype=tf.float32, shape=[None, None])
b_p = tf.placeholder(dtype=tf.float32, shape=[None, 10])
c_p = tf.placeholder(dtype=tf.float32, shape=[3, 2])
print("=============== 没有完全固定下来的静态形状 ===================")
print(f"固定前 a_p: {a_p}\n")
print(f"固定前 b_p:{b_p}\n")
print(f"固定前 c_p:{c_p}\n")
# 更新形状未确定的部分
a_p.set_shape([2, 3])
b_p.set_shape([2, 10])
# c_p.set_shape([2, 3]) 这一行会报错
print("=============== 更新形状未确定的部分 ===================")
print(f"更新后 a_p: {a_p}\n")
print(f"更新后 b_p:{b_p}\n")
# print(f"更新后 c_p:{c_p}\n")
# 动态形状修改
a_p_reshape = tf.reshape(a_p, shape=[2, 3, 1])
print("=============== 动态形状修改 ===================")
print(f"a_p:{a_p}\n")
# print("b_p:\n", b_p)
print(f"a_p_reshape:{a_p_reshape}\n")
print("=============== 再次动态形状修改 ===================")
c_p_reshape = tf.reshape(c_p, shape=[2, 3])
print(f"c_p:{c_p}\n")
print(f"c_p_reshape:{c_p_reshape}\n")

if __name__ == "__main__":
demo()

运行结果为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
tensor1:Tensor("Const:0", shape=(), dtype=float32)
tensor2:Tensor("Const_1:0", shape=(4,), dtype=int32)
linear_squares_before:Tensor("Const_2:0", shape=(4, 1), dtype=int32)
linear_squares_after:Tensor("Const_2:0", shape=(4, 1), dtype=int32)
l_cast:Tensor("Cast:0", shape=(4, 1), dtype=float32)
=============== 没有完全固定下来的静态形状 ===================
固定前 a_p: Tensor("Placeholder:0", shape=(None, None), dtype=float32)
固定前 b_p:Tensor("Placeholder_1:0", shape=(None, 10), dtype=float32)
固定前 c_p:Tensor("Placeholder_2:0", shape=(3, 2), dtype=float32)
=============== 更新形状未确定的部分 ===================
更新后 a_p: Tensor("Placeholder:0", shape=(2, 3), dtype=float32)
更新后 b_p:Tensor("Placeholder_1:0", shape=(2, 10), dtype=float32)
=============== 动态形状修改 ===================
a_p:Tensor("Placeholder:0", shape=(2, 3), dtype=float32)
a_p_reshape:Tensor("Reshape:0", shape=(2, 3, 1), dtype=float32)
=============== 再次动态形状修改 ===================
c_p:Tensor("Placeholder_2:0", shape=(3, 2), dtype=float32)
c_p_reshape:Tensor("Reshape_1:0", shape=(2, 3), dtype=float32)
import sys; print('Python %s on %s' % (sys.version, sys.platform))

1.6.3 张量的运算
具体的API的使用方法参考

Module: tf.math | TensorFlow Core v2.5.0 (google.cn)

TensorFlow 函数介绍_w3cschool

1.7 案例:TensorFlow实现线性回归
1.7.1 基础入门
构建线性回归的步骤如下

1）构建模型 y = w1x1 + w2x2 + …… + wnxn + b 2）构造损失函数均方误差 3）优化损失梯度下降
下面模拟一个线性回归的场景，其步骤如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1 准备真实数据
100样本
x 特征值形状 (100, 1)
y_true 目标值 (100, 1)
y_true = 0.8x + 0.7

2 假定x 和 y 之间的关系满足
y = kx + b
k ≈ 0.8 b ≈ 0.7

流程分析：
(100, 1) * (1, 1) = (100, 1)
y_predict = x * weights(1, 1) + bias(1, 1)

1）构建模型
# matmul矩阵乘法
y_predict = tf.matmul(x, weights) + bias

2）构造损失函数
# 这里是预测值与真实值的均方误差
error = tf.reduce_mean(tf.square(y_predict - y_true))

3）优化损失
# 这里使用的梯度下降优化器
optimizer = tf.train.GradientDescentOptimizer(learning_rate=0.01).minimize(error)

代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
"""
自实现一个线性回归
y = 0.8x+0.7
:return:
"""
# 1）准备数据
# X轴的值
X = tf.random_normal(shape=[100, 1], name="feature")
# Y轴的值
y_true = tf.matmul(X, [[0.8]]) + 0.7

# 2）构造模型
# 定义模型参数用变量
# 1行1列
weights = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Weights")
bias = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Bias")
y_predict = tf.matmul(X, weights) + bias

# 3）构造损失函数
# 这里是预测值与真实值的均方误差
error = tf.reduce_mean(tf.square(y_predict - y_true))

# 4）优化损失
# 这里使用的梯度下降优化器
optimizer = tf.train.GradientDescentOptimizer(learning_rate=0.01).minimize(error)

# 显式地初始化变量
init = tf.global_variables_initializer()

# 开启会话
with tf.Session() as sess:
# 初始化变量
sess.run(init)

# 查看初始化模型参数之后的值
print("训练前模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

# 开始训练
for i in range(1000):
sess.run(optimizer)
print("第%d次训练后模型参数为：权重%f，偏置%f，损失为%f" % (i + 1, weights.eval(), bias.eval(), error.eval()))

print("训练后模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

if __name__ == "__main__":
demo()

运行结果为

1
2
3
4
5
6
7
8
训练前模型参数为：权重0.330986，偏置-1.441732，损失为4.837440
第1次训练后模型参数为：权重0.333085，偏置-1.400813，损失为4.748821
第2次训练后模型参数为：权重0.348015，偏置-1.357541，损失为4.641252
第3次训练后模型参数为：权重0.352640，偏置-1.317162，损失为4.566151
..........
第999次训练后模型参数为：权重0.799999，偏置0.699999，损失为0.000000
第1000次训练后模型参数为：权重0.799999，偏置0.699999，损失为0.000000
训练后模型参数为：权重0.799999，偏置0.699999，损失为0.000000

学习率越大，训练到较好结果的步数就越少，学习率越小，训练到较好结果的步数就越大。

学习率过大会出现梯度爆炸的现象(在极端情况下，权重的值变得非常大，以至于溢出，导致出现NaN值)

出现梯度爆炸时，一般解决办法如下

重新设计网络

调准学习率

使用梯度截断（在训练过程中检查和限制梯度的大小）

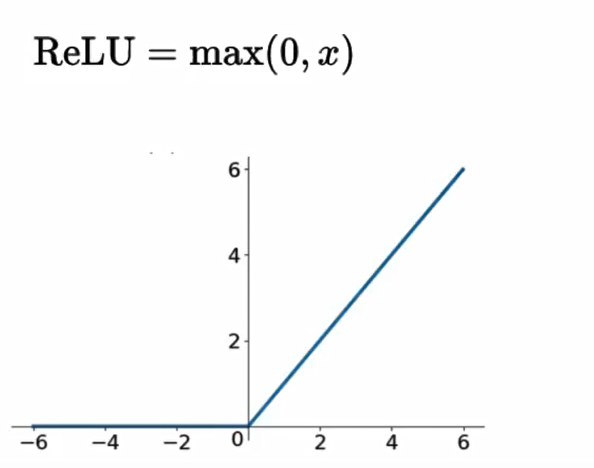

使用激活函数

梯度爆炸示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
"""
自实现一个线性回归
y = 0.8x+0.7
:return:
"""
# 1）准备数据
# X轴的值
X = tf.random_normal(shape=[100, 1], name="feature")
# Y轴的值
y_true = tf.matmul(X, [[0.8]]) + 0.7

# 2）构造模型
# 定义模型参数用变量
# 1行1列
weights = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Weights")
bias = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Bias")
y_predict = tf.matmul(X, weights) + bias

# 3）构造损失函数
# 这里是预测值与真实值的均方误差
error = tf.reduce_mean(tf.square(y_predict - y_true))

# 4）优化损失
# 这里使用的梯度下降优化器
optimizer = tf.train.GradientDescentOptimizer(learning_rate=1.5).minimize(error)

# 显式地初始化变量
init = tf.global_variables_initializer()

# 开启会话
with tf.Session() as sess:
# 初始化变量
sess.run(init)

# 查看初始化模型参数之后的值
print("训练前模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

# 开始训练
for i in range(1000):
sess.run(optimizer)
print("第%d次训练后模型参数为：权重%f，偏置%f，损失为%f" % (i + 1, weights.eval(), bias.eval(), error.eval()))

print("训练后模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

if __name__ == "__main__":
demo()

结果如下

1
2
3
4
5
6
7
8
9
10
11
12
训练前模型参数为：权重0.199251，偏置-0.445173，损失为1.742285
第1次训练后模型参数为：权重1.770046，偏置3.006634，损失为6.885912
第2次训练后模型参数为：权重-1.272060，偏置-3.705992，损失为24.729263
第3次训练后模型参数为：权重5.941316，偏置10.325886，损失为112.113945
第4次训练后模型参数为：权重-2.205094，偏置-16.134655，损失为299.354523
......
第996次训练后模型参数为：权重nan，偏置nan，损失为nan
第997次训练后模型参数为：权重nan，偏置nan，损失为nan
第998次训练后模型参数为：权重nan，偏置nan，损失为nan
第999次训练后模型参数为：权重nan，偏置nan，损失为nan
第1000次训练后模型参数为：权重nan，偏置nan，损失为nan
训练后模型参数为：权重nan，偏置nan，损失为nan

注意，这里权重是在变化的，若权重设置为不可以彼岸

1
weights = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), trainable=False, name="Weights")

则得到的结果为

1
2
3
4
5
6
训练前模型参数为：权重-0.435779，偏置0.493763，损失为1.693405
第1次训练后模型参数为：权重-0.435779，偏置1.165136，损失为1.978969
第2次训练后模型参数为：权重-0.435779，偏置0.010009，损失为1.996013
第3次训练后模型参数为：权重-0.435779，偏置1.863203，损失为2.964688
第4次训练后模型参数为：权重-0.435779，偏置-1.979727，损失为7.979872
第5次训练后模型参数为：权重-0.435779，偏置5.558542，损失为26.453764

1.7.2 增加变量显示

创建事件文件

收集变量

合并变量

每次迭代运行一次合并变量

每次迭代将summary对象写入事件文件

目的是在tensorBoard中观察模型的参数、损失值等变量值的变化

1 收集变量

tf.summary.scalar(name=””, tensor) 收集对于损失函数和准确率等单值变量,name为变量名字，tensor为值

tf.summary.histogram(name=””, tensor) 收集高纬度的变量参数

tf.summary.image(name=””, tensor) 收集输入的图片的张量能显示图片

2 合并变量写入事件

merged = tf.summary.merge_all()

运行合并 summary = sess.run(merged) ，每次迭代都需运行

添加 file_writer.add_summary(summary, i)，i表示是第几次的值

示例如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
"""
自实现一个线性回归
y = 0.8x+0.7
:return:
"""
# 1）准备数据
# X轴的值
X = tf.random_normal(shape=[100, 1], name="feature")
# Y轴的值
y_true = tf.matmul(X, [[0.8]]) + 0.7

# 2）构造模型
# 定义模型参数用变量
# 1行1列
# weights = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), trainable=False, name="Weights")
weights = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Weights")
bias = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Bias")
y_predict = tf.matmul(X, weights) + bias

# 3）构造损失函数
# 这里是预测值与真实值的均方误差
error = tf.reduce_mean(tf.square(y_predict - y_true))

# 4）优化损失
# 这里使用的梯度下降优化器
optimizer = tf.train.GradientDescentOptimizer(learning_rate=0.2).minimize(error)

# a.2 收集变量
tf.summary.scalar("error", error)
tf.summary.histogram("Weights", weights)
tf.summary.histogram("Bias", bias)

# a.3 合并变量
merge = tf.summary.merge_all()

# 显式地初始化变量
init = tf.global_variables_initializer()

# 开启会话
with tf.Session() as sess:
# 初始化变量
sess.run(init)

# a.1 创建事件文件
fileWrite = tf.summary.FileWriter("F:\\ai_out", graph=sess.graph)

# 查看初始化模型参数之后的值
print("训练前模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

# 开始训练
for i in range(100):
sess.run(optimizer)
# 合并变量操作
summary = sess.run(merge)
# 将每次迭代后的变量写入事件文件
fileWrite.add_summary(summary, i)

print("第%d次训练后模型参数为：权重%f，偏置%f，损失为%f" % (i + 1, weights.eval(), bias.eval(), error.eval()))

print("训练后模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

if __name__ == "__main__":
demo()

接下来运行

1
tensorboard --logdir="F:\\ai_out"

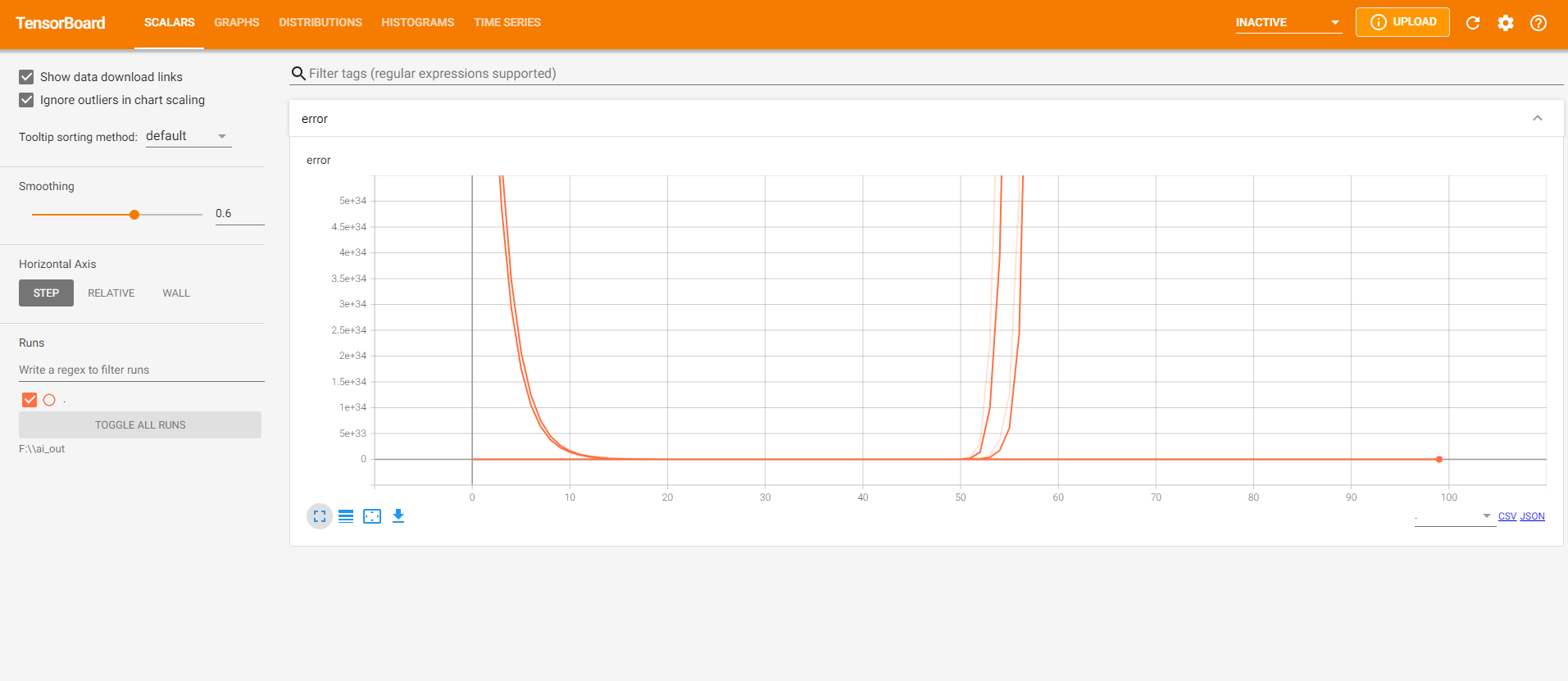

访问 TensorBoard (http://localhost:6006/#scalars) 可以看到

1.7.3 增加命名空间
示例代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
import os

import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
"""
自实现一个线性回归
y = 0.8x+0.7
:return:
"""
with tf.variable_scope("prepare_data"):
# 1）准备数据
# X轴的值
X = tf.random_normal(shape=[100, 1], name="feature")
# Y轴的值
y_true = tf.matmul(X, [[0.8]]) + 0.7

with tf.variable_scope("create_model"):
# 2）构造模型
# 定义模型参数用变量
# 1行1列
weights = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Weights")
bias = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Bias")
y_predict = tf.matmul(X, weights) + bias

with tf.variable_scope("loss_function"):
# 3）构造损失函数
# 这里是预测值与真实值的均方误差
error = tf.reduce_mean(tf.square(y_predict - y_true))

with tf.variable_scope("optimizer"):
# 4）优化损失
# 这里使用的梯度下降优化器
optimizer = tf.train.GradientDescentOptimizer(learning_rate=0.01).minimize(error)

# 2_收集变量
tf.summary.scalar("error", error)
tf.summary.histogram("weights", weights)
tf.summary.histogram("bias", bias)

# 3_合并变量
merged = tf.summary.merge_all()

# 显式地初始化变量
init = tf.global_variables_initializer()

# 开启会话
with tf.Session() as sess:
# 初始化变量
sess.run(init)

# 1_创建事件文件
file_writer = tf.summary.FileWriter("./tmp/linear", graph=sess.graph)

# 查看初始化模型参数之后的值
print("训练前模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

# 开始训练
for i in range(1000):
sess.run(optimizer)
print("第%d次训练后模型参数为：权重%f，偏置%f，损失为%f" % (i + 1, weights.eval(), bias.eval(), error.eval()))

# 运行合并变量操作
summary = sess.run(merged)
# 将每次迭代后的变量写入事件文件
file_writer.add_summary(summary, i)

print("训练后模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

if __name__ == "__main__":
demo()

结果为

1
2
3
4
5
6
7
8
训练前模型参数为：权重-1.202373，偏置-0.332873，损失为5.143828
第1次训练后模型参数为：权重-1.161383，偏置-0.311727，损失为6.317729
第2次训练后模型参数为：权重-1.106612，偏置-0.292419，损失为4.150044
第3次训练后模型参数为：权重-1.070605，偏置-0.273911，损失为4.797676
.........
第999次训练后模型参数为：权重0.799999，偏置0.699999，损失为0.000000
第1000次训练后模型参数为：权重0.799999，偏置0.699999，损失为0.000000
训练后模型参数为：权重0.799999，偏置0.699999，损失为0.000000

运行

1
tensorboard --logdir="F:\\python_workspace\\atguigu\\line_back\\tmp\\linear"

得到如下结果

1.7.4 模型的保存与加载
保存模型

1
tf.train.Saver(var_list=None,max_to_keep=5)

保存和加载模型（保存文件格式checkpoint文件）

var_list 指定将要保存和还原的对象。它可以作为一个dict或一个文件列表传递

max_to_keep 指示要保留的最近检查点文件的最大数量。创建新文件时会删除较旧的文件。如果无或为0则表示保留所有的检查点文件。默认值为5

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
import os

import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
"""
自实现一个线性回归
y = 0.8x+0.7
:return:
"""
with tf.variable_scope("prepare_data"):
# 1）准备数据
# X轴的值
X = tf.random_normal(shape=[100, 1], name="feature")
# Y轴的值
y_true = tf.matmul(X, [[0.8]]) + 0.7

with tf.variable_scope("create_model"):
# 2）构造模型
# 定义模型参数用变量
# 1行1列
weights = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Weights")
bias = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Bias")
y_predict = tf.matmul(X, weights) + bias

with tf.variable_scope("loss_function"):
# 3）构造损失函数
# 这里是预测值与真实值的均方误差
error = tf.reduce_mean(tf.square(y_predict - y_true))

with tf.variable_scope("optimizer"):
# 4）优化损失
# 这里使用的梯度下降优化器
optimizer = tf.train.GradientDescentOptimizer(learning_rate=0.01).minimize(error)

# 2_收集变量
tf.summary.scalar("error", error)
tf.summary.histogram("weights", weights)
tf.summary.histogram("bias", bias)

# 3_合并变量
merged = tf.summary.merge_all()

# 创建Saver对象
saver = tf.train.Saver()

# 显式地初始化变量
init = tf.global_variables_initializer()

# 开启会话
with tf.Session() as sess:
# 初始化变量
sess.run(init)

# 1_创建事件文件
file_writer = tf.summary.FileWriter("./tmp/linear", graph=sess.graph)

# 查看初始化模型参数之后的值
print("训练前模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

# 开始训练
for i in range(1000):
sess.run(optimizer)
print("第%d次训练后模型参数为：权重%f，偏置%f，损失为%f" % (i + 1, weights.eval(), bias.eval(), error.eval()))

# 运行合并变量操作
summary = sess.run(merged)
# 将每次迭代后的变量写入事件文件
file_writer.add_summary(summary, i)

# 保存模型
if i % 10 == 0:
saver.save(sess, "./tmp/model/my_linear.ckpt")

# 加载模型
# if os.path.exists("./tmp/model/checkpoint"):
# saver.restore(sess, "./tmp/model/my_linear.ckpt")

print("训练后模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

if __name__ == "__main__":
demo()

加载模型

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
import os

import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
"""
自实现一个线性回归
y = 0.8x+0.7
:return:
"""
with tf.variable_scope("prepare_data"):
# 1）准备数据
# X轴的值
X = tf.random_normal(shape=[100, 1], name="feature")
# Y轴的值
y_true = tf.matmul(X, [[0.8]]) + 0.7

with tf.variable_scope("create_model"):
# 2）构造模型
# 定义模型参数用变量
# 1行1列
weights = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Weights")
bias = tf.Variable(initial_value=tf.random_normal(shape=[1, 1]), name="Bias")
y_predict = tf.matmul(X, weights) + bias

with tf.variable_scope("loss_function"):
# 3）构造损失函数
# 这里是预测值与真实值的均方误差
error = tf.reduce_mean(tf.square(y_predict - y_true))

with tf.variable_scope("optimizer"):
# 4）优化损失
# 这里使用的梯度下降优化器
optimizer = tf.train.GradientDescentOptimizer(learning_rate=0.01).minimize(error)

# 2_收集变量
tf.summary.scalar("error", error)
tf.summary.histogram("weights", weights)
tf.summary.histogram("bias", bias)

# 3_合并变量
merged = tf.summary.merge_all()

# 创建Saver对象
saver = tf.train.Saver()

# 显式地初始化变量
init = tf.global_variables_initializer()

# 开启会话
with tf.Session() as sess:
# 初始化变量
sess.run(init)

# 1_创建事件文件
file_writer = tf.summary.FileWriter("./tmp/linear", graph=sess.graph)

# 查看初始化模型参数之后的值
print("训练前模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

# 加载模型
if os.path.exists("./tmp/model/checkpoint"):
saver.restore(sess, "./tmp/model/my_linear.ckpt")

print("训练后模型参数为：权重%f，偏置%f，损失为%f" % (weights.eval(), bias.eval(), error.eval()))

if __name__ == "__main__":
demo()

运行结果为

1
2
训练前模型参数为：权重2.371793，偏置-0.657847，损失为3.692856
训练后模型参数为：权重0.799999，偏置0.699999，损失为0.000000

1.7.5 命令行参数的使用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
import os

import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

# 1）定义命令行参数
tf.app.flags.DEFINE_integer("max_step", 100, "训练模型的步数")
tf.app.flags.DEFINE_string("model_dir", "Unknown", "模型保存的路径+模型名字")

# 2）简化变量名
FLAGS = tf.app.flags.FLAGS

def demo():
"""
命令行参数演示
:return:
"""
print("max_step:\n", FLAGS.max_step)
print("model_dir:\n", FLAGS.model_dir)

if __name__ == "__main__":
demo()

运行结果为

1
2
3
4
max_step:
100
model_dir:
Unknown

也可以使用以下命令启动，效果类似

1
python demo8.py --max_step=5 --model_dir="aaaa"

二数据读取与神经网络
2.1 文件读取流程
有三种获取数据到TensorFlow程序中的方法

QueueRunner : 基于队列的输入管道从TensorFlow图形开始的文件中读取数据

Feeding : 运行每一步时 python 提供数据

预加载数据，TensorFlow图中的张量包含所有的数据（仅对于小数据集）

读取的步骤如下

1）构造文件名队列 file_queue = tf.train.string_input_producer(string_tensor,shuffle=True) 2）读取与解码文本：读取：tf.TextLineReader() 解码：tf.decode_csv() 图片：读取：tf.WholeFileReader() 解码： tf.image.decode_jpeg(contents) tf.image.decode_png(contents) 二进制：读取：tf.FixedLengthRecordReader(record_bytes) 解码：tf.decode_raw() TFRecords 读取：tf.TFRecordReader() key, value = 读取器.read(file_queue) key：文件名 value：一个样本 3）批处理队列 tf.train.batch(tensors, batch_size, num_threads = 1, capacity = 32, name=None) 手动开启线程 tf.train.QueueRunner() 开启会话： tf.train.start_queue_runners(sess=None, coord=None)
1 构造文件名队列

1
2
3
4
5
file_queue = tf.train.string_input_producer(string_tensor,shuffle=True)

string_tensor：含有文件名+路径的一阶张量
num_epochs ：过几遍数据，默认无线过数据
return 文件队列

2 读取与解码

阅读器默认每次只读取一个样本

文本文件默认一次读取一行，图片文件默认一次读取一张图片，二进制文件一次读取指定字节(最好是一个样本的字节数)，TFRecords默认一次读取一个Example

tf.TextLineReader

阅读文本文件逗号分割值(CSV)格式，默认按行读取

return 读取器实例

tf.WholeFileReader : 用于读取图片文件

return 读取器实例

tf.FixedLengthRecordReader(record_bytes)：用于读取二进制文件

要读取每个记录是固定数量字节的二进制文件

record_bytes 整型，指定每次读取（一个样本的字节数），

return 读取器实例

tf.TFRecordReader :读取TFRecords文件

return 读取器实例

他们有共同的读取方法 read(file_queue) ,并且都会返回一个 tensor 元组。（key：文件名字，值：默认的内容，一个样本）

由于每次只会读取一个样本，所以如果要批处理需要使用tf.train.batch 或tf.train.shuffle_batch进行批处理操作，便于之后指定每批次多个样本的训练。

3 批处理

解码之后，可以直接获取默认的一个样本的内容了，但如果想要获取多个样本，需要加入到新的队列进行批处理。

1
2
3
4
5
6
7
8
9
10
tf.train.batch(tensors, batch_size, num_threads=1, capacity=32,
enqueue_many=False, shapes=None, dynamic_pad=False,
allow_smaller_final_batch=False, shared_name=None, name=None)

- 读取指定大小（个数）的张量
- tensors 可是包含张量的列表，批处理的内容放到列表之中
- batch_size 从队列中读取的批处理的大小
- num_threads 进入队列的线程数
- capacity 整数，队列中元素的最大数量
- return tensor

4 线程操作

2.2 图片数据读取
图片的基础知识

特征提取:

文本—- 数值(二维数组shape(n_samples,m_features))

字典—- 数值(二维数组shape(n_samples,m_features))

图片—- 数值(三维数组shape(图片长度,图片宽度，图片通道数))

组成图片的最基本单位是像素

图片三要素

灰度图 [长，宽，1] 每个像素点[0,255]的数

彩色图 [长，宽，3] 每个像素点用3个[0,255]的数

假设一张彩色图片的长200，宽200，通道数为3 ，那么总的像素数量为200 200 3

张量形状

一张图片可以表示为一个3D张量，即其形状为 [宽, 高, 通道数] ，其3D和4D的表示为

单个图片 [height, width, channel]

多个图片[batch,height, width, channel] batch表示一个批次的张量的数量

图片特征值处理

为什么要缩放图片到统一大小？
1）每一个样本特征数量要一样多
2）缩小图片的大小

1
2
3
4
5
6
tf.image.resize_images(images, size)

- 缩小放大图片
- images ：4-D形状[batch,height, width, channel]或3-D形状 [height, width, channel]的张量的图片数据
- size ：1-D int32张量 :new_height,new_width 图片的新尺寸
- return 4-D或3-D格式图片

示例代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
import os

import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

def demo():
"""
读取狗图片案例
:return:
"""
# 1、构造文件名队列
# 构造文件名列表
filename_list = os.listdir("./dog")
# 给文件名加上路径
file_list = [os.path.join("./dog/", i) for i in filename_list]
# print("file_list:\n", file_list)
# print("filename_list:\n", filename_list)
file_queue = tf.train.string_input_producer(file_list)

# 2、读取与解码
# 读取
reader = tf.WholeFileReader()
key, value = reader.read(file_queue)
print(f"key:{key}\n")
print(f"value:{value}\n")

# 解码
image_decoded = tf.image.decode_jpeg(value)
print(f"解码后的图片 :{image_decoded}\n")

# 将图片缩放到同一个大小
image_resized = tf.image.resize_images(image_decoded, [200, 200])
print(f"缩放前的图片 :{image_resized}\n")
# 更新静态形状
image_resized.set_shape([200, 200, 3])
print(f"缩放后的图片 :{image_resized}\n")

# 3、批处理队列
image_batch = tf.train.batch([image_resized], batch_size=100, num_threads=2, capacity=100)
print(f"批处理队列 :{image_batch}\n")

# 开启会话
with tf.Session() as sess:
# 开启线程
# 构造线程协调器
coord = tf.train.Coordinator()
threads = tf.train.start_queue_runners(sess=sess, coord=coord)

# 运行
filename, sample, image, n_image = sess.run([key, value, image_resized, image_batch])
print(f"filename:{filename}\n")
print(f"sample:{sample}\n")
print(f"image:{image}\n")
print(f"n_image:{n_image}\n")

coord.request_stop()
coord.join(threads)

if __name__ == "__main__":
demo()

运行结果为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
key:Tensor("ReaderReadV2:0", shape=(), dtype=string)
value:Tensor("ReaderReadV2:1", shape=(), dtype=string)

解码后的图片 :Tensor("DecodeJpeg:0", shape=(None, None, None), dtype=uint8)

缩放前的图片:Tensor("resize/Squeeze:0", shape=(200, 200, None), dtype=float32)
缩放后的图片 :Tensor("resize/Squeeze:0", shape=(200, 200, 3), dtype=float32)

批处理队列 :Tensor("batch:0", shape=(100, 200, 200, 3), dtype=float32)

filename:b'./dog/dog.95.jpg'
sample:b'\xff\xd8\xff\xe0\x0...（这里省略全部输出打印）

image:[[[ 2. 12. 13. ]
[ 0. 10. 11. ]
[ 0.9899998 8.99 10.99 ]
...
这里省略中间的输出
...
[34. 39. 42. ]
[33. 38. 41. ]
[35.504974 40.504974 43.504974 ]]]

n_image:[[[[ 13. 14. 9. ]
[ 13.99 14.99 9.99 ]
[ 15.99 16.99 11.99 ]
...
这里省略中间的输出
...
[ 73.94 68.94 65.94 ]
[ 72.23999 67.23999 64.23999 ]
[ 71.140015 66.140015 63.140015 ]]]]

2.3 二进制数据读取
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
import os
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

class Cifar():

def __init__(self):
# 设置图像大小
self.height = 32
self.width = 32
self.channel = 3

# 设置图像字节数
self.image = self.height * self.width * self.channel
self.label = 1
self.sample = self.image + self.label

def read_binary(self):
"""
读取二进制文件
:return:
"""
# 1、构造文件名队列
filename_list = os.listdir("./cifar-10-batches-bin")
# print("filename_list:\n", filename_list)
file_list = [os.path.join("./cifar-10-batches-bin/", i) for i in filename_list if i[-3:] == "bin"]
# print("file_list:\n", file_list)
file_queue = tf.train.string_input_producer(file_list)

# 2、读取与解码
# 读取
reader = tf.FixedLengthRecordReader(self.sample)
# key文件名 value样本
key, value = reader.read(file_queue)

# 解码
image_decoded = tf.decode_raw(value, tf.uint8)
print(f"图片解码 : {image_decoded}\n")

# 切片操作
label = tf.slice(image_decoded, [0], [self.label])
image = tf.slice(image_decoded, [self.label], [self.image])
print(f"标签 = :{label}\n")
print(f"图片 = :{image}\n")

# 调整图像的形状
image_reshaped = tf.reshape(image, [self.channel, self.height, self.width])
print(f"调整图像的形状 : {image_reshaped}\n")

# 三维数组的转置
image_transposed = tf.transpose(image_reshaped, [1, 2, 0])
print(f"三维数组的转置 {image_transposed}:\n")

# 3、构造批处理队列
image_batch, label_batch = tf.train.batch([image_transposed, label], batch_size=100, num_threads=2,
capacity=100)

# 开启会话
with tf.Session() as sess:
# 开启线程
coord = tf.train.Coordinator()
threads = tf.train.start_queue_runners(sess=sess, coord=coord)

label_value, image_value = sess.run([label_batch, image_batch])
print(f"标签值 :{label_value}\n")
print(f"图片:{image_value}\n")

coord.request_stop()
coord.join(threads)

return image_value, label_value

if __name__ == "__main__":
cifar = Cifar()
cifar.read_binary()

运行结果为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
图片解码 : Tensor("DecodeRaw:0", shape=(None,), dtype=uint8)

标签 = :Tensor("Slice:0", shape=(1,), dtype=uint8)
图片 = :Tensor("Slice_1:0", shape=(3072,), dtype=uint8)

调整图像的形状 : Tensor("Reshape:0", shape=(3, 32, 32), dtype=uint8)

三维数组的转置 Tensor("transpose:0", shape=(32, 32, 3), dtype=uint8):

标签值 :[[8]
[3]
[0]
****省略中间的输出 *****
[0]
[7]]

图片:[[[[235 235 235]
[231 231 231]
****省略中间的输出 *****
[199 178 127]]]]

2.4 TFRecords文件读取
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
import os
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

class Cifar():

def __init__(self):
# 设置图像大小
self.height = 32
self.width = 32
self.channel = 3

# 设置图像字节数
self.image = self.height * self.width * self.channel
self.label = 1
self.sample = self.image + self.label

def read_binary(self):
"""
读取二进制文件
:return:
"""
# 1、构造文件名队列
filename_list = os.listdir("./cifar-10-batches-bin")
# print("filename_list:\n", filename_list)
file_list = [os.path.join("./cifar-10-batches-bin/", i) for i in filename_list if i[-3:] == "bin"]
# print("file_list:\n", file_list)
file_queue = tf.train.string_input_producer(file_list)

# 2、读取与解码
# 读取
reader = tf.FixedLengthRecordReader(self.sample)
# key文件名 value样本
key, value = reader.read(file_queue)

# 解码
image_decoded = tf.decode_raw(value, tf.uint8)
print(f"图片解码 : {image_decoded}\n")

# 切片操作
label = tf.slice(image_decoded, [0], [self.label])
image = tf.slice(image_decoded, [self.label], [self.image])
print(f"标签 = :{label}\n")
print(f"图片 = :{image}\n")

# 调整图像的形状
image_reshaped = tf.reshape(image, [self.channel, self.height, self.width])
print(f"调整图像的形状 : {image_reshaped}\n")

# 三维数组的转置
image_transposed = tf.transpose(image_reshaped, [1, 2, 0])
print(f"三维数组的转置 {image_transposed}:\n")

# 3、构造批处理队列
image_batch, label_batch = tf.train.batch([image_transposed, label], batch_size=100, num_threads=2,
capacity=100)

# 开启会话
with tf.Session() as sess:
# 开启线程
coord = tf.train.Coordinator()
threads = tf.train.start_queue_runners(sess=sess, coord=coord)

label_value, image_value = sess.run([label_batch, image_batch])
print(f"标签值 :{label_value}\n")
print(f"图片:{image_value}\n")

coord.request_stop()
coord.join(threads)

return image_value, label_value

def write_to_tfrecords(self, image_batch, label_batch):
"""
将样本的特征值和目标值一起写入tfrecords文件
:param image:
:param label:
:return:
"""
with tf.python_io.TFRecordWriter("cifar10.tfrecords") as writer:
# 循环构造example对象，并序列化写入文件
for i in range(100):
image = image_batch[i].tostring()
label = label_batch[i][0]
# print("tfrecords_image:\n", image)
# print("tfrecords_label:\n", label)
example = tf.train.Example(features=tf.train.Features(feature={
"image": tf.train.Feature(bytes_list=tf.train.BytesList(value=[image])),
"label": tf.train.Feature(int64_list=tf.train.Int64List(value=[label])),
}))
# example.SerializeToString()
# 将序列化后的example写入文件
writer.write(example.SerializeToString())

return None

def read_tfrecords(self):
"""
读取TFRecords文件
:return:
"""
# 1、构造文件名队列
file_queue = tf.train.string_input_producer(["cifar10.tfrecords"])

# 2、读取与解码
# 读取
reader = tf.TFRecordReader()
key, value = reader.read(file_queue)

# 解析example
feature = tf.parse_single_example(value, features={
"image": tf.FixedLenFeature([], tf.string),
"label": tf.FixedLenFeature([], tf.int64)
})
image = feature["image"]
label = feature["label"]
print("read_tf_image:\n", image)
print("read_tf_label:\n", label)

# 解码
image_decoded = tf.decode_raw(image, tf.uint8)
print("image_decoded:\n", image_decoded)
# 图像形状调整
image_reshaped = tf.reshape(image_decoded, [self.height, self.width, self.channel])
print("image_reshaped:\n", image_reshaped)

# 3、构造批处理队列
image_batch, label_batch = tf.train.batch([image_reshaped, label], batch_size=100, num_threads=2, capacity=100)
print("image_batch:\n", image_batch)
print("label_batch:\n", label_batch)

# 开启会话
with tf.Session() as sess:
# 开启线程
coord = tf.train.Coordinator()
threads = tf.train.start_queue_runners(sess=sess, coord=coord)

image_value, label_value = sess.run([image_batch, label_batch])
print("image_value:\n", image_value)
print("label_value:\n", label_value)

# 回收资源
coord.request_stop()
coord.join(threads)

return None

if __name__ == "__main__":
cifar = Cifar()
image_value, label_value = cifar.read_binary()
cifar.write_to_tfrecords(image_value, label_value)
cifar.read_tfrecords()

2.5 神经元网络

神经网络的主要用途是用作分类，在使用的过程中，主要是围绕损失、优化这两款来进行的。

神经网络解决多分类问题最常用的方法是设置n个输出节点，其中n为类别的个数。

2.5.1 softmax回归
softmax回归将神经网络输出转换成概率结果

2.5.2 交叉熵损失

为了衡量距离，目标值需要进行one-hot,能与概率值一一对应，如下图

损失大小

神经网络最后的损失为平均每个样本的损失大小

对所有样本的损失求和取其平均值

训练过程中计算器会尝试一点点增加或减小每个参数，看其能如何减少相比于训练数据集的误差，以望能找到最优的权重和偏置参数组合。

计算 labels 和 logits 之间的交叉损失熵

1
2
3
4
5
6
7

tf.nn.softmax_cross_entropy_with_logits(labels=None,
logits=None, name=None)

labels ：标签值（真实值）
logits ：样本加权之后的值
return 返回损失值列表

计算张量的尺寸的元素平均值

1
tf.reduce_min(input_tensor)

2.6 案例:使用全连接对手写数字识别
2.6.1 数据集介绍

参考网站 (lecun.com)

特征值

目标值

mnist数据获取API

2.6.2 基本使用
1 网络设计

我们采用一层即最后一个输出层的神经网格，也称之为全连接层神经网络

2 全连接层计算

计算全连接结果，供交叉损失运算

1
2
3
tf.matmul(a, b, name=None) +bias

return 全连接结果，供交叉损失运算

梯度下降

1
2
3
4
5
6
tf.train.GradientDescentOptimizer(learning_rate)

learning_rate ：学习率

方法
minimize ：最小优化损失

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data

def full_connection():
"""
用全连接对手写数字进行识别
:return:
"""
# 1）准备数据
mnist = input_data.read_data_sets("./mnist_data", one_hot=True)
# 用占位符定义真实数据
X = tf.placeholder(dtype=tf.float32, shape=[None, 784])
y_true = tf.placeholder(dtype=tf.float32, shape=[None, 10])

# 2）构造模型 - 全连接
# [None, 784] * W[784, 10] + Bias = [None, 10]
weights = tf.Variable(initial_value=tf.random_normal(shape=[784, 10], stddev=0.01))
bias = tf.Variable(initial_value=tf.random_normal(shape=[10], stddev=0.1))
y_predict = tf.matmul(X, weights) + bias

# 3）构造损失函数
loss_list = tf.nn.softmax_cross_entropy_with_logits(logits=y_predict, labels=y_true)
loss = tf.reduce_mean(loss_list)

# 4）优化损失
# optimizer = tf.train.GradientDescentOptimizer(learning_rate=0.01).minimize(loss)
optimizer = tf.train.AdamOptimizer(learning_rate=0.01).minimize(loss)

# 5）增加准确率计算
bool_list = tf.equal(tf.argmax(y_true, axis=1), tf.argmax(y_predict, axis=1))
accuracy = tf.reduce_mean(tf.cast(bool_list, tf.float32))

# 初始化变量
init = tf.global_variables_initializer()

# 开启会话
with tf.Session() as sess:

# 初始化变量
sess.run(init)

# 开始训练
for i in range(5000):
# 获取真实值
image, label = mnist.train.next_batch(500)

_, loss_value, accuracy_value = sess.run([optimizer, loss, accuracy], feed_dict={X: image, y_true: label})

print("第%d次的损失为%f，准确率为%f" % (i+1, loss_value, accuracy_value))

return None

if __name__ == "__main__":
full_connection()

2.6.3 完善功能模型
计算准确率

2.7 基于tensorflow2的mnist识别
2.7.1 准备数据
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
import tensorflow as tf
import numpy as np
import matplotlib as mpl
import matplotlib.pyplot as plt

(train_images, train_labels), (test_images, test_labels) = tf.keras.datasets.mnist.load_data()

print("train_images shape", train_images.shape)

train_images = train_images / 255.0

test_images = test_images / 255.0

plt.figure(figsize=(10, 10))
for i in range(25):
plt.subplot(5, 5, i + 1)
plt.xticks([])
plt.yticks([])
plt.grid(False)
plt.imshow(train_images[i], cmap=plt.cm.binary)
plt.xlabel(train_labels[i])
plt.show()

显示出图像

2.7.2 完整代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
import tensorflow as tf
import numpy as np

def prepare():
(train_images, train_labels), (test_images, test_labels) = tf.keras.datasets.mnist.load_data()

train_images, test_images = train_images / 255.0, test_images / 255.0

return train_images, test_images, train_labels, test_labels

def exec():
model = tf.keras.Sequential([
tf.keras.layers.Flatten(input_shape=(28, 28)),
tf.keras.layers.Dense(128, activation='relu'),
tf.keras.layers.Dense(10, activation='softmax')
])
model.compile(optimizer='adam',
loss='sparse_categorical_crossentropy',
metrics=['acc'])
return model

if __name__ == "__main__":
# 获取数据
train_images, test_images, train_labels, test_labels = prepare()

# 获取模型
model = exec()

# 训练模型
model.fit(train_images, train_labels, epochs=10)

# 查看效果
test_loss, test_acc = model.evaluate(test_images, test_labels, verbose=2)
print(f'当前损失值为 {test_loss} ,准确值为 {test_acc}')

# 进行预测
predictions = model.predict(test_images)
print('预测值:', np.argmax(predictions[0]))
print('真实值:', test_labels[0])

运行结果为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Epoch 1/10
1875/1875 [==============================] - 2s 717us/step - loss: 0.2576 - acc: 0.9252
Epoch 2/10
1875/1875 [==============================] - 1s 696us/step - loss: 0.1108 - acc: 0.9669
Epoch 3/10
1875/1875 [==============================] - 1s 717us/step - loss: 0.0767 - acc: 0.9773
Epoch 4/10
1875/1875 [==============================] - 1s 712us/step - loss: 0.0556 - acc: 0.9827
Epoch 5/10
1875/1875 [==============================] - 1s 692us/step - loss: 0.0444 - acc: 0.9863
Epoch 6/10
1875/1875 [==============================] - 1s 715us/step - loss: 0.0345 - acc: 0.9895
Epoch 7/10
1875/1875 [==============================] - 1s 653us/step - loss: 0.0273 - acc: 0.9915
Epoch 8/10
1875/1875 [==============================] - 1s 699us/step - loss: 0.0214 - acc: 0.9936
Epoch 9/10
1875/1875 [==============================] - 1s 696us/step - loss: 0.0187 - acc: 0.9944
Epoch 10/10
1875/1875 [==============================] - 1s 654us/step - loss: 0.0160 - acc: 0.9951
313/313 - 0s - loss: 0.0730 - acc: 0.9796
当前损失值为 0.07301463931798935 ,准确值为 0.9796000123023987
预测值: 7
真实值: 7

三卷积神经网络
卷积神经网络与传统多层神经网络的对比

3.1 卷积神经网络的三个结构

神经网络的基本组成包含输入层、隐藏层、输出层，而卷积神经网络的特点在于隐藏层分为卷积层和池化层(pooling layer,又叫下采样层)以及激活层，每层的作用如下

卷积层：通过在原始图像上平移来提取特征

激活层：增加非线性切割能力

池化层：减少学习的参数，降低网络负责度（最大池化和平均池化）

为了达到分类效果，还有一个全连接层（Full Connection），也就是最后的输出层，进行损失计算并输出分类结果。

3.2 卷积层

卷积神经网络中每层卷积层由若干卷积单元(卷积核)组成，每个卷积单元的参数都是通过反向传播算法最佳化得到的。

卷积运算的目的是特征提取，第一层卷积层可能只能提取一些低级的特征如边缘、线条和角等层级，更多层的网络能从低级特征中迭代提取更复杂的特征。

卷积核（Filter）的四大要素

卷积核个数

卷积核大小

卷积核步长

卷积核零填充大小

接下来通过案例计算讲解，假设图片都是黑白图片(只有一个通道)

3.2.1 卷积如何计算大小
卷积核我们可以理解为一个观察的人，带着若干权重和一个偏置去观察，进行特征加权运算。

注：上述要加上偏置

卷积核大小： 1 1 、3 3、5 * 5

通过卷积核选择这些大小，是经过研究人员经过实验证明比较好的结果，这个人观察之后就会得到一个运算结果

输入 5*5*1 filter 3*3*1 步长 1 输出 3*3*1
如果这个需要观察这个图片所有的像素，只需要平移即可。

3.2.2 卷积计算步长
平移卷积核观察这个图片，需要的参数就是步长

假设移动步长是一个像素，那么最终这个人观察的的结果以下图为例

5 5的图片，3 3 的卷积大小去1个步长运算得到 3 * 3 的大小观察结果

如果步长为2 ，那么结果是这样

5 5的图片，3 3 的卷积大小去2个步长运算得到 3 * 3 的大小观察结果

3.2.3 卷积核个数的计算
如果在某一层结构中，不止一个人观察，多个人（卷积核）一起观察，那就得到多个观察结果

不同卷积核带的权重和偏置都不一样，即随机初始化的参数

输出的结果处理由大小和步长决定外，还会被零填充影响。

Filter观察窗口的大小和移动步长有时会导致超过图片像素宽度。

3.2.4 卷积计算零填充大小
零填充就是在图片像素外围填充一圈值为0的像素

如果已知输入图片形状，卷积核数量，卷积核大小，以及移动步长，那么输出图片形状为

计算案例如下

3.2.5 多通道图片如何观察
如果是一张彩色图片，那么就有三种表分别为R，G，B。原本每个人需要带一个3x3 或者其他大小的卷积核，现在需要带3张3x3的权重和一个偏量，总共就27个权重。最终每个人还是得出一张结果:

3.2.6 卷积网络API

3.3 激活函数
随着神经网络的发展，大家发现原有的sigmoid等激活函数并不能达到好的效果，所以采用新的激活函数。

3.3.1 Relu

3.3.2 playground演示不同激活函数作用

Relu

Tanh

Sigmoid

具体参见 http://playground.tensorflow.org

3.3.3 为什么采用新的激活函数

Relu优点

有效解决梯度消失问题

计算速度非常快，只需要判断输入是否大于0。SGD(批梯度下降)的求解速度远快于sigmoid和tanh

sigmoid缺点

采用sigmoid等函数，计算量相对大，而采用Relu激活函数，整个过程的计算量节省很多。在深层网络中，sigmoid函数反向传播时，很容易就会出现梯度消失的情况

3.3.4 激活函数API
1
2
3
4
tf.nn.relu(features, name=None)

features : 卷积后加上偏置的结果
return : 结果

3.4 池化层
pooling 层的主要作用是特征提取，通过去掉Feature Map中不重要的样本，进一步减少参数数量。Pooling的方法很多，通吃采用最大池化

max_polling : 取池化窗口的最大值

avg_polling : 取池化窗口的平均值

3.4.1 池化层计算
池化层也有窗口的大小和移动步长，其计算公式通卷积计算公式一致

通常池化采用 2 * 2 大小，步长为2的窗口

3.4.2 池化层API

3.5 全连接层
前面卷积核池化相当于做特征工程，最后的全连接层在整个卷积神经网络中起到“分类器”的作用

3.6 案例：CNN-Mnist手写数字识别
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
import tensorflow as tf
import os
from tensorflow.examples.tutorials.mnist import input_data
from tensorflow.contrib.slim.python.slim.nets.inception_v3 import inception_v3_base

# 1、利用数据，在训练的时候实时提供数据
# mnist手写数字数据在运行时候实时提供给给占位符

tf.app.flags.DEFINE_integer("is_train", 1, "指定是否是训练模型，还是拿数据去预测")
FLAGS = tf.app.flags.FLAGS

def create_weights(shape):
return tf.Variable(initial_value=tf.random_normal(shape=shape, stddev=0.01))

def create_model(x):
"""
构建卷积神经网络
:param x:
:return:
"""
# 1）第一个卷积大层
with tf.variable_scope("conv1"):

# 卷积层
# 将x[None, 784]形状进行修改
input_x = tf.reshape(x, shape=[-1, 28, 28, 1])
# 定义filter和偏置
conv1_weights = create_weights(shape=[5, 5, 1, 32])
conv1_bias = create_weights(shape=[32])
conv1_x = tf.nn.conv2d(input=input_x, filter=conv1_weights, strides=[1, 1, 1, 1], padding="SAME") + conv1_bias

# 激活层
relu1_x = tf.nn.relu(conv1_x)

# 池化层
pool1_x = tf.nn.max_pool(value=relu1_x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding="SAME")

# 2）第二个卷积大层
with tf.variable_scope("conv2"):

# 卷积层
# 定义filter和偏置
conv2_weights = create_weights(shape=[5, 5, 32, 64])
conv2_bias = create_weights(shape=[64])
conv2_x = tf.nn.conv2d(input=pool1_x, filter=conv2_weights, strides=[1, 1, 1, 1], padding="SAME") + conv2_bias

# 激活层
relu2_x = tf.nn.relu(conv2_x)

# 池化层
pool2_x = tf.nn.max_pool(value=relu2_x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding="SAME")

# 3）全连接层
with tf.variable_scope("full_connection"):
# [None, 7, 7, 64]->[None, 7 * 7 * 64]
# [None, 7 * 7 * 64] * [7 * 7 * 64, 10] = [None, 10]
x_fc = tf.reshape(pool2_x, shape=[-1, 7 * 7 * 64])
weights_fc = create_weights(shape=[7 * 7 * 64, 10])
bias_fc = create_weights(shape=[10])
y_predict = tf.matmul(x_fc, weights_fc) + bias_fc

return y_predict

def full_connected_mnist():
"""
单层全连接神经网络识别手写数字图片
特征值：[None, 784]
目标值：one_hot编码 [None, 10]
:return:
"""
mnist = input_data.read_data_sets("./mnist_data/", one_hot=True)
# 1、准备数据
# x [None, 784] y_true [None. 10]
with tf.variable_scope("mnist_data"):
x = tf.placeholder(tf.float32, [None, 784])
y_true = tf.placeholder(tf.int32, [None, 10])

y_predict = create_model(x)

# 3、softmax回归以及交叉熵损失计算
with tf.variable_scope("softmax_crossentropy"):
# labels:真实值 [None, 10] one_hot
# logits:全脸层的输出[None,10]
# 返回每个样本的损失组成的列表
loss = tf.reduce_mean(tf.nn.softmax_cross_entropy_with_logits(labels=y_true, logits=y_predict))

# 4、梯度下降损失优化
with tf.variable_scope("optimizer"):
# 学习率
train_op = tf.train.AdamOptimizer(0.001).minimize(loss)

# 5、得出每次训练的准确率（通过真实值和预测值进行位置比较，每个样本都比较）
with tf.variable_scope("accuracy"):
equal_list = tf.equal(tf.argmax(y_true, 1), tf.argmax(y_predict, 1))
accuracy = tf.reduce_mean(tf.cast(equal_list, tf.float32))

# （2）收集要显示的变量
# 先收集损失和准确率
tf.summary.scalar("losses", loss)
tf.summary.scalar("acc", accuracy)

# 初始化变量op
init_op = tf.global_variables_initializer()

# （3）合并所有变量op
merged = tf.summary.merge_all()

# 创建模型保存和加载
saver = tf.train.Saver()

# 开启会话去训练
with tf.Session() as sess:
# 初始化变量
sess.run(init_op)

# （1）创建一个events文件实例
file_writer = tf.summary.FileWriter("./tmp/summary/", graph=sess.graph)

# 加载模型
# if os.path.exists("./tmp/modelckpt/checkpoint"):
# saver.restore(sess, "./tmp/modelckpt/fc_nn_model")

if FLAGS.is_train == 1:
# 循环步数去训练
for i in range(3000):
# 获取数据，实时提供
# 每步提供50个样本训练
mnist_x, mnist_y = mnist.train.next_batch(50)
# 运行训练op
sess.run(train_op, feed_dict={x: mnist_x, y_true: mnist_y})
print("训练第%d步的准确率为：%f, 损失为：%f " % (i+1,
sess.run(accuracy, feed_dict={x: mnist_x, y_true: mnist_y}),
sess.run(loss, feed_dict={x: mnist_x, y_true: mnist_y})
)
)

# 运行合变量op，写入事件文件当中
summary = sess.run(merged, feed_dict={x: mnist_x, y_true: mnist_y})
file_writer.add_summary(summary, i)
# if i % 100 == 0:
# saver.save(sess, "./tmp/modelckpt/fc_nn_model")

else:
# 如果不是训练，我们就去进行预测测试集数据
for i in range(100):
# 每次拿一个样本预测
mnist_x, mnist_y = mnist.test.next_batch(1)
print("第%d个样本的真实值为：%d, 模型预测结果为：%d" % (
i+1,
tf.argmax(sess.run(y_true, feed_dict={x: mnist_x, y_true: mnist_y}), 1).eval(),
tf.argmax(sess.run(y_predict, feed_dict={x: mnist_x, y_true: mnist_y}), 1).eval()
)
)

return None

if __name__ == "__main__":
full_connected_mnist()

3.7 案例：验证码识别
3.7.1 原始的图片数据和标签值
一共有6000张验证码图片，标签值为验证码图片包含的4个字母，以图片文件名为索引放在labels.csv文件中。

3.7.2 读取图片数据
按照文件读取流程进行读取，和之前的区别在于读取器同时返回了文件名和图片内容，文件名会一并返回作为查询具体的标签值的索引。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
import glob

import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

# 1）读取图片数据filename -> 标签值
def read_picture():
"""
读取验证码图片
:return:
"""
# 1、构造文件名队列
file_list = glob.glob("./GenPics/*.jpg")
print(f"文件列表 = :{file_list}\n")
file_queue = tf.train.string_input_producer(file_list)
print(f"文件队列为 = :{file_queue}\n")

# 2、读取与解码
# 读取
reader = tf.WholeFileReader()
filename, image = reader.read(file_queue)
print(f"读取后的文件名为 = :{filename}\n")
print(f"读取后的图片为 = :{image}\n")

# 解码
image_decode = tf.image.decode_jpeg(image)

# 更新图片形状
# 高20，宽80，通道数3
image_decode.set_shape([20, 80, 3])
print(f"解码后的图片为 = : {image_decode} \n")

# 修改图片类型
image_cast = tf.cast(image_decode, tf.float32)

# 3、构造批处理队列
filename_batch, image_batch = tf.train.batch([filename, image_cast], batch_size=100, num_threads=2, capacity=100)

print(f"返回数据中的 filename_batch 为 = : {filename_batch} \n")
print(f"返回数据中的 image_batch 为 = : {image_batch} \n")

return filename_batch, image_batch

if __name__ == "__main__":
read_picture()

输出结果为

1
2
3
4
5
6
7
8
9
10
11
文件列表 = :['./GenPics\\0.jpg',...省略中间的输出...'./GenPics\\999.jpg']

文件队列为 = :<tensorflow.python.ops.data_flow_ops.FIFOQueue object at 0x000001251C46CB20>

读取后的文件名为 = :Tensor("ReaderReadV2:0", shape=(), dtype=string)
读取后的图片为 = :Tensor("ReaderReadV2:1", shape=(), dtype=string)

解码后的图片为 = : Tensor("DecodeJpeg:0", shape=(20, 80, 3), dtype=uint8)

返回数据中的 filename_batch 为 = : Tensor("batch:0", shape=(100,), dtype=string)
返回数据中的 image_batch 为 = : Tensor("batch:1", shape=(100, 20, 80, 3), dtype=float32)

3.7.3 文件名与标签值对应
解析csv文件，建立文件名与标签值对应表格

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
import pandas as pd
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

# 2）解析csv文件，将标签值NZPP->[13, 25, 15, 15]
def parse_csv():
# 解析CSV文件, 建立文件名和标签值对应表格

csv_data = pd.read_csv("./GenPics/labels.csv", names=["file_num", "chars"], index_col="file_num")

labels = []
for label in csv_data["chars"]:
print(f" label = {label} \n")
tmp = []
for letter in label:
# ord() 函数是 chr() 函数（对于8位的ASCII字符串）或 unichr() 函数（对于Unicode对象）的配对函数，
# 它以一个字符（长度为1的字符串）作为参数，返回对应的 ASCII 数值，
# 或者 Unicode 数值，如果所给的 Unicode 字符超出了你的 Python 定义范围，
# 则会引发一个 TypeError 的异常
tmp.append(ord(letter) - ord("A"))
labels.append(tmp)
print(f" labels = {labels} \n")

csv_data["labels"] = labels

return csv_data

if __name__ == "__main__":
csv_data = parse_csv()
print(f" csv_data = \n {csv_data}")

输出结果为

3.7.4 标签值字母转换成数字
将标签值的字母转换成0 ~ 25的数字

训练中读取每个图片时会获得每个图片的文件名，需要得到对应的标签值数据

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
# 3）将filename和标签值联系起来
def filename2label(filenames, csv_data):
"""
将filename和标签值联系起来
:param filenames:
:param csv_data:
:return:
"""
labels = []

# 将b'文件名中的数字提取出来并索引相应的标签值

for filename in filenames:
#filter() 函数用于过滤序列，过滤掉不符合条件的元素，返回由符合条件元素组成的新列表。
#该接收两个参数，第一个为函数，第二个为序列，序列的每个元素作为参数传递给函数进行判断，
#然后返回 True 或 False，
#最后将返回 True 的元素放到新列表中。

digit_str = "".join(list(filter(str.isdigit, str(filename))))

#Pandas 可以使用 loc 属性返回指定行的数据，如果没有设置索引
#，第一行索引为 0，第二行索引为 1，以此类推
## df.loc[[0, 1]] 表示返回第一行和第二行
label = csv_data.loc[int(digit_str), "labels"]

labels.append(label)

# print("labels:\n", labels)

return np.array(labels)

得到的结果为

3.7.5 建立卷积神经网络模型
模型的结构与之前的mnist手写字识别是一样的，由两个卷积层和全连接输出层组成

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
# 4）构建卷积神经网络->y_predict
def create_weights(shape):
return tf.Variable(initial_value=tf.random_normal(shape=shape, stddev=0.01))

def create_model(x):
"""
构建卷积神经网络
:param x:[None, 20, 80, 3]
:return:
"""
# 1）第一个卷积大层
with tf.variable_scope("conv1"):

# 卷积层
# 定义filter和偏置
conv1_weights = create_weights(shape=[5, 5, 3, 32])
conv1_bias = create_weights(shape=[32])
conv1_x = tf.nn.conv2d(input=x, filter=conv1_weights, strides=[1, 1, 1, 1], padding="SAME") + conv1_bias

# 激活层
relu1_x = tf.nn.relu(conv1_x)

# 池化层
pool1_x = tf.nn.max_pool(value=relu1_x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding="SAME")

# 2）第二个卷积大层
with tf.variable_scope("conv2"):
# [None, 20, 80, 3] --> [None, 10, 40, 32]
# 卷积层
# 定义filter和偏置
conv2_weights = create_weights(shape=[5, 5, 32, 64])
conv2_bias = create_weights(shape=[64])
conv2_x = tf.nn.conv2d(input=pool1_x, filter=conv2_weights, strides=[1, 1, 1, 1], padding="SAME") + conv2_bias

# 激活层
relu2_x = tf.nn.relu(conv2_x)

# 池化层
pool2_x = tf.nn.max_pool(value=relu2_x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding="SAME")

# 3）全连接层
with tf.variable_scope("full_connection"):
# [None, 10, 40, 32] -> [None, 5, 20, 64]
# [None, 5, 20, 64] -> [None, 5 * 20 * 64]
# [None, 5 * 20 * 64] * [5 * 20 * 64, 4 * 26] = [None, 4 * 26]
x_fc = tf.reshape(pool2_x, shape=[-1, 5 * 20 * 64])
weights_fc = create_weights(shape=[5 * 20 * 64, 4 * 26])
bias_fc = create_weights(shape=[104])
y_predict = tf.matmul(x_fc, weights_fc) + bias_fc

return y_predict

3.7.6 完整代码实现
流程分析
1）读取图片数据 filename -> 标签值
2）解析csv文件，将标签值NZPP->[13, 25, 15, 15]
3）将filename和标签值联系起来
4）构建卷积神经网络->y_predict
5）构造损失函数
6）优化损失
7）计算准确率
8）开启会话、开启线程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
import glob
import pandas as pd
import numpy as np
import tensorflow as tf2

# 需要加上这一行，否则会出错
tf2.compat.v1.disable_eager_execution()
tf = tf2.compat.v1.compat.v1

# 1）读取图片数据filename -> 标签值
def read_picture():
"""
读取验证码图片
:return:
"""
# 1、构造文件名队列
file_list = glob.glob("./GenPics/*.jpg")
# print("file_list:\n", file_list)
# 返回文件名队列
file_queue = tf.train.string_input_producer(file_list)

# 2、读取与解码
# 读取
reader = tf.WholeFileReader()
filename, image = reader.read(file_queue)

# 解码
image_decode = tf.image.decode_jpeg(image)

# 更新图片形状
image_decode.set_shape([20, 80, 3])
# print("image_decode:\n", image_decode)
# 修改图片类型
image_cast = tf.cast(image_decode, tf.float32)

# 3、构造批处理队列
filename_batch, image_batch = tf.train.batch([filename, image_cast], batch_size=100, num_threads=2, capacity=100)

return filename_batch, image_batch

# 2）解析csv文件，将标签值NZPP->[13, 25, 15, 15]
def parse_csv():
# 解析CSV文件, 建立文件名和标签值对应表格

csv_data = pd.read_csv("./GenPics/labels.csv", names=["file_num", "chars"], index_col="file_num")

labels = []
for label in csv_data["chars"]:
tmp = []
for letter in label:
tmp.append(ord(letter) - ord("A"))
labels.append(tmp)

csv_data["labels"] = labels

return csv_data

# 3）将filename和标签值联系起来
def filename2label(filenames, csv_data):
"""
将filename和标签值联系起来
:param filenames:
:param csv_data:
:return:
"""
labels = []

# 将b'文件名中的数字提取出来并索引相应的标签值

for filename in filenames:
digit_str = "".join(list(filter(str.isdigit, str(filename))))
label = csv_data.loc[int(digit_str), "labels"]
labels.append(label)

# print("labels:\n", labels)

return np.array(labels)

# 4）构建卷积神经网络->y_predict
def create_weights(shape):
return tf.Variable(initial_value=tf.random_normal(shape=shape, stddev=0.01))

def create_model(x):
"""
构建卷积神经网络
:param x:[None, 20, 80, 3]
:return:
"""
# 1）第一个卷积大层
with tf.variable_scope("conv1"):
# 卷积层
# 定义filter和偏置
conv1_weights = create_weights(shape=[5, 5, 3, 32])
conv1_bias = create_weights(shape=[32])
#tf.nn.conv2d函数来实现卷积
conv1_x = tf.nn.conv2d(input=x, filter=conv1_weights, strides=[1, 1, 1, 1], padding="SAME") + conv1_bias

# 激活层
relu1_x = tf.nn.relu(conv1_x)

# 池化层
pool1_x = tf.nn.max_pool(value=relu1_x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding="SAME")

# 2）第二个卷积大层
with tf.variable_scope("conv2"):
# [None, 20, 80, 3] --> [None, 10, 40, 32]
# 卷积层
# 定义filter和偏置
conv2_weights = create_weights(shape=[5, 5, 32, 64])
conv2_bias = create_weights(shape=[64])
conv2_x = tf.nn.conv2d(input=pool1_x, filter=conv2_weights, strides=[1, 1, 1, 1], padding="SAME") + conv2_bias

# 激活层
relu2_x = tf.nn.relu(conv2_x)

# 池化层
pool2_x = tf.nn.max_pool(value=relu2_x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding="SAME")

# 3）全连接层
with tf.variable_scope("full_connection"):
# [None, 10, 40, 32] -> [None, 5, 20, 64]
# [None, 5, 20, 64] -> [None, 5 * 20 * 64]
# [None, 5 * 20 * 64] * [5 * 20 * 64, 4 * 26] = [None, 4 * 26]
x_fc = tf.reshape(pool2_x, shape=[-1, 5 * 20 * 64])
weights_fc = create_weights(shape=[5 * 20 * 64, 4 * 26])
bias_fc = create_weights(shape=[104])
y_predict = tf.matmul(x_fc, weights_fc) + bias_fc

return y_predict

# 5）构造损失函数
# 6）优化损失
# 7）计算准确率
# 8）开启会话、开启线程

def exec():
#返回数据中的 filename_batch 为 = : Tensor("batch:0", shape=(100,), dtype=string)
#返回数据中的 image_batch 为 = : Tensor("batch:1", shape=(100, 20, 80, 3), dtype=float32)
filename, image = read_picture()
#验证码内容--标签值
csv_data = parse_csv()

# 1、准备数据
# None行，图片的高20，图片的宽80，通道数3
x = tf.placeholder(tf.float32, shape=[None, 20, 80, 3])
# 如果计算损失希望每个样本为一维数组，如果计算准确率则希望是二维数组
y_true = tf.placeholder(tf.float32, shape=[None, 4 * 26])

# 2、构建模型
y_predict = create_model(x)

# 3、构造损失函数
#labels 真实值
# 返回的是损失值列表
loss_list = tf.nn.sigmoid_cross_entropy_with_logits(labels=y_true, logits=y_predict)
# 得到平均值
loss = tf.reduce_mean(loss_list)

# 4、优化损失
# 梯度下降
optimizer = tf.train.AdamOptimizer(learning_rate=0.001).minimize(loss)

# 5、计算准确率
# tf.argmax(input,axis)根据axis取值的不同返回每行或者每列最大值的索引
# tf.equal(A, B)是对比这两个矩阵或者向量的相等的元素，如果是相等的那就返回True，反正返回False，返回的值# 的矩阵维度和A是一样的由于是逐元素的对比，所以x和y的维度也要相同
# tf.reduce_all 在boolean张量的维度上计算元素的 "逻辑和"

# 先调用tf.argmax求得最大值的位置
# 再调用tf.equal比较，得到二阶张量
# tf.reduce_all(tensor, axis=1) 当四个全为真时样本结果为真
equal_list = tf.reduce_all(
tf.equal(tf.argmax(tf.reshape(y_predict, shape=[-1, 4, 26]), axis=2),
tf.argmax(tf.reshape(y_true, shape=[-1, 4, 26]), axis=2)), axis=1)
accuracy = tf.reduce_mean(tf.cast(equal_list, tf.float32))

# 初始化变量
init = tf.global_variables_initializer()

# 开启会话
with tf.Session() as sess:
# 初始化变量
sess.run(init)

# 开启线程
coord = tf.train.Coordinator()
threads = tf.train.start_queue_runners(sess=sess, coord=coord)

for i in range(1000):
filename_value, image_value = sess.run([filename, image])
# print("filename_value:\n", filename_value)
# print("image_value:\n", image_value)

labels = filename2label(filename_value, csv_data)
# 将标签值转换成one-hot
labels_value = tf.reshape(tf.one_hot(labels, depth=26), [-1, 4 * 26]).eval()

_, error, accuracy_value = sess.run([optimizer, loss, accuracy],
feed_dict={x: image_value, y_true: labels_value})

print("第%d次训练后损失为%f，准确率为%f" % (i + 1, error, accuracy_value))

# 回收线程
coord.request_stop()
coord.join(threads)

if __name__ == "__main__":
exec()

运行结果为

1
2
3
4
5
第1次训练后损失为1.674498，准确率为0.000000
第2次训练后损失为0.909409，准确率为0.000000
第3次训练后损失为0.266742，准确率为0.000000
第4次训练后损失为0.177306，准确率为0.000000
***************************

← Previous Post

Next Post →

Contents
1. 一基础入门
1.1. 1.1 快速启动
1.2. 1.2 图相关的操作
1.2.1. 1.2.1 默认图操作
1.2.2. 1.2.2 创建图
1.3. 1.3 TensorBoard可视化学习
1.3.1. 1.3.1 数据序列化操作
1.3.2. 1.3.2 启动TensorBoard
1.4. 1.4 OP操作
1.4.1. 1.4.1 基本操作
1.4.2. 1.4.2 指令名称
1.5. 1.5 会话
1.5.1. 1.5.1 基本使用
1.5.2. 1.5.2 会话的run
1.6. 1.6 张量
1.6.1. 1.6.1 属性与生成
1.6.1.1. 1.6.1.1 TensorFlow 常量
1.6.1.2. 1.6.1.2 TensorFlow 变量
1.6.1.3. 1.6.1.3 TensorFlow 占位符
1.6.2. 1.6.2 张量的改变
1.6.3. 1.6.3 张量的运算
1.7. 1.7 案例:TensorFlow实现线性回归
1.7.1. 1.7.1 基础入门
1.7.2. 1.7.2 增加变量显示
1.7.3. 1.7.3 增加命名空间
1.7.4. 1.7.4 模型的保存与加载
1.7.5. 1.7.5 命令行参数的使用
2. 二数据读取与神经网络
2.1. 2.1 文件读取流程
2.2. 2.2 图片数据读取
2.3. 2.3 二进制数据读取
2.4. 2.4 TFRecords文件读取
2.5. 2.5 神经元网络
2.5.1. 2.5.1 softmax回归
2.5.2. 2.5.2 交叉熵损失
2.6. 2.6 案例:使用全连接对手写数字识别
2.6.1. 2.6.1 数据集介绍
2.6.2. 2.6.2 基本使用
2.6.3. 2.6.3 完善功能模型
2.7. 2.7 基于tensorflow2的mnist识别
2.7.1. 2.7.1 准备数据
2.7.2. 2.7.2 完整代码
3. 三卷积神经网络
3.1. 3.1 卷积神经网络的三个结构
3.2. 3.2 卷积层
3.2.1. 3.2.1 卷积如何计算大小
3.2.2. 3.2.2 卷积计算步长
3.2.3. 3.2.3 卷积核个数的计算
3.2.4. 3.2.4 卷积计算零填充大小
3.2.5. 3.2.5 多通道图片如何观察
3.2.6. 3.2.6 卷积网络API
3.3. 3.3 激活函数
3.3.1. 3.3.1 Relu
3.3.2. 3.3.2 playground演示不同激活函数作用
3.3.3. 3.3.3 为什么采用新的激活函数
3.3.4. 3.3.4 激活函数API
3.4. 3.4 池化层
3.4.1. 3.4.1 池化层计算
3.4.2. 3.4.2 池化层API
3.5. 3.5 全连接层
3.6. 3.6 案例：CNN-Mnist手写数字识别
3.7. 3.7 案例：验证码识别
3.7.1. 3.7.1 原始的图片数据和标签值
3.7.2. 3.7.2 读取图片数据
3.7.3. 3.7.3 文件名与标签值对应
3.7.4. 3.7.4 标签值字母转换成数字
3.7.5. 3.7.5 建立卷积神经网络模型
3.7.6. 3.7.6 完整代码实现

FEATURED TAGS

入门教程 python tensorflow

FRIENDS

易水组件

CSDN

W3C菜鸟

spring boot

spring cloud

spring security

spring

码云

一 基础入门

1.1 快速启动

1.2 图相关的操作

1.2.1 默认图操作

1.2.2 创建图

1.3 TensorBoard可视化学习

1.3.1 数据序列化操作

1.3.2 启动TensorBoard

1.4 OP操作

1.4.1 基本操作

1.4.2 指令名称

1.5 会话

1.5.1 基本使用

1.5.2 会话的run

1.6 张量

1.6.1 属性与生成

1.6.1.1 TensorFlow 常量

1.6.1.2 TensorFlow 变量

1.6.1.3 TensorFlow 占位符

1.6.2 张量的改变

1.6.3 张量的运算

1.7 案例:TensorFlow实现线性回归

1.7.1 基础入门

1.7.2 增加变量显示

1.7.3 增加命名空间

1.7.4 模型的保存与加载

1.7.5 命令行参数的使用

二 数据读取与神经网络

2.1 文件读取流程

2.2 图片数据读取

2.3 二进制数据读取

2.4 TFRecords文件读取

2.5 神经元网络

2.5.1 softmax回归

2.5.2 交叉熵损失

2.6 案例:使用全连接对手写数字识别

2.6.1 数据集介绍

2.6.2 基本使用

2.6.3 完善功能模型

2.7 基于tensorflow2的mnist识别

2.7.1 准备数据

2.7.2 完整代码

三 卷积神经网络

3.1 卷积神经网络的三个结构

3.2 卷积层

3.2.1 卷积如何计算大小

3.2.2 卷积计算步长

3.2.3 卷积核个数的计算

3.2.4 卷积计算零填充大小

3.2.5 多通道图片如何观察

3.2.6 卷积网络API

3.3 激活函数

3.3.1 Relu

3.3.2 playground演示不同激活函数作用

3.3.3 为什么采用新的激活函数

3.3.4 激活函数API

3.4 池化层

3.4.1 池化层计算

3.4.2 池化层API

3.5 全连接层

3.6 案例：CNN-Mnist手写数字识别

3.7 案例：验证码识别

3.7.1 原始的图片数据和标签值

3.7.2 读取图片数据

3.7.3 文件名与标签值对应

3.7.4 标签值字母转换成数字

3.7.5 建立卷积神经网络模型

3.7.6 完整代码实现

FEATURED TAGS

FRIENDS

一基础入门

二数据读取与神经网络

三卷积神经网络
